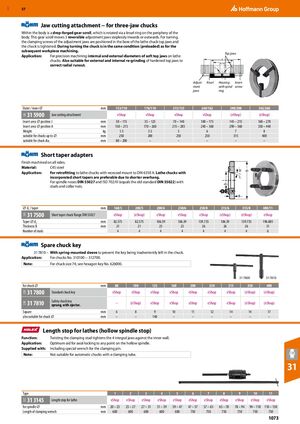

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 1073

Предыдущая страница Следующая страница

Навигация

Режущий зажим для трёхкулачковых патронов

Внутри корпуса находится кованый зубчатый сегмент, который вращается посредством рифлёного кольца на периферии корпуса. Этот зубчатый сегмент перемещает 3 обратимых регулировочных кулачка плавно внутрь или наружу. При обработке резанием винты зажима регулировочных кулачков устанавливаются в отверстие верхних кулачков патрона токарного станка и патрон затягивается. Во время обработки патрон находится в таком же состоянии (предварительно нагруженный), как и при последующей обработке заготовки.

Применение:

Для прецизионной обработки внутренних и внешних диаметров мягких верхних кулачков токарных патронов. Также подходит для внешнего и внутреннего переточения закалённых верхних кулачков в целях коррекции радиального биения.

Наружный / внутренний ⌀мм153/110176/110215/135244/162290/208342/260
31 5900 Режущий зажимeShopeShopeShopeShop(eShop)(eShop)
⌀ область вставки позиция Jмм50–11535–12570–140100–175145–215160–270
⌀ область вставки позиция Aмм150–215170–260215–285240–360290–360330–440
Массакг1,53,55678
подходит для патронов до ⌀мм250200250250315400
подходит для диаметра патронамм80–200–––––

Короткие конические переходники

Полностью чистовая обработка. Материал: сталь C45.

Применение: Для переоснащения токарных патронов с углублённым креплением по DIN 6350 A. Токарные патроны со встроенными короткими конусами предпочтительны из-за меньшего вылета. Для шпиндельных носов DIN 55027 и ISO 702/III (соответствует старому стандарту DIN 55022) со шпильками и гайками-воротниками.

⌀ d1 / конусмм160/5200/5200/6250/6250/8315/6315/8400/11
31 7500 Фланец патрона DIN 55027eShop(eShop)eShopeShopeShop(eShop)(eShop)eShop
⌀ конуса d2мм82,57582,575106,39106,39139,735106,39139,735196,885
Толщина Bмм2121232326262631
Количество шпилек44444446

Запасной ключ патрона

31 7810 – С пружинной втулкой для предотвращения случайного оставления ключа в патроне.

Применение: Для патронов № 310100 − 312700.

Примечание: Для размера патрона 74 см. шестигранный ключ № 626000.

для патрона ⌀мм80100125160200250315350400
31 7800 Стандартный ключ патронаeShopeShopeShopeShopeShopeShopeShop(eShop)(eShop)
31 7810 Предохранительный ключ патрона–(eShop)eShopeShopeShopeShopeShop(eShop)(eShop)
пружинный, с выталкивателем
Квадратмм689101112141417
также подходит для патрона ⌀мм––140––––––

Упор по длине для токарных станков (упор полого шпинделя)

Функция: Закручивание зажимной шпильки затягивает 4 интегральных кулачка к внутренней стенке.

Применение: Оптимальное средство для осевой фиксации в любой точке полого шпинделя.

Поставляется с: Специальный гаечный ключ для зажимной шпильки.

Примечание: Не подходит для автоматических патронов с зажимной трубкой.

Тип1234567891011
31 3145 Упор по длине для токарного станкаeShopeShopeShopeShopeShopeShopeShopeShopeShopeShopeShop
для шпинделя ⌀мм20–2323–2727–3131–3939–4747–5757–6565–7878–9494–110110–130
Длина зажимного гаечного ключамм600600600600600750750750750750750
