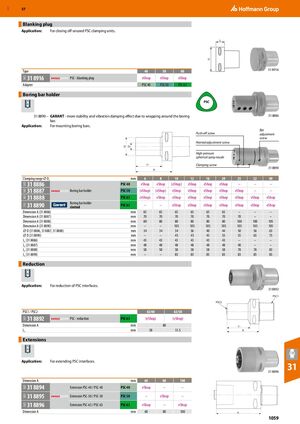

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 1059

Предыдущая страница Следующая страница

Навигация

Заглушка

Применение: Для закрытия неиспользуемых блоков зажима PSC.

Тип PSC 40 PSC 50 PSC 63
31 8916 — заглушка PSC eShop eShop eShop

Адаптер

Державка для расточных резцов

31 8890 — GARANT — повышенная устойчивость и эффект виброгашения благодаря обхватывающему расточному резцу.

Применение: Для монтажа расточных резцов.

Диапазон зажима ⌀ D1 (мм) 6 8 10 12 16 20 25 32 40
31 8886 — Державка расточная PSC 40 eShop eShop eShop eShop eShop eShop – – –
31 8887 — Державка расточная PSC 50 eShop eShop eShop eShop eShop eShop eShop – –
31 8888 — Державка расточная PSC 63 eShop eShop eShop eShop eShop eShop eShop eShop eShop
31 8890 — Державка расточная щелевая PSC 63 – – eShop eShop eShop eShop eShop eShop eShop
Параметр Единица Значение 1 Значение 2 Значение 3 Значение 4
Размер A (31 8886) мм 65 65 65 65
Размер A (31 8887) мм 70 70 70 70
Размер A (31 8888) мм 80 80 80 80
Размер A (31 8890) мм – – 105 105
⌀ D (31 8886, 31 8887, 31 8888) мм 34 34 34 36
⌀ D (31 8890) мм – – 45 45
L1 (31 8886) мм 43 43 43 43
L1 (31 8887) мм 48 48 48 48
L1 (31 8888) мм 58 58 58 58
L1 (31 8890) мм – – 83 83

Редукция

Применение: Для редукции интерфейсов PSC.

PSC1 / PSC2 63/40 63/50
31 8892 — Редукция PSC, PSC 63 eShop eShop
Размер A (мм) 80 –
L1 (мм) 58 51,5

Удлинители

Применение: Для расширения интерфейсов PSC.

Модель Тип Размер A = 60 мм Размер A = 80 мм Размер A = 100 мм
31 8894 Удлинитель PSC-40 / PSC-40, PSC 40 eShop – –
31 8895 Удлинитель PSC-50 / PSC-50, PSC 50 – eShop –
31 8896 Удлинитель PSC-63 / PSC-63, PSC 63 eShop – eShop
