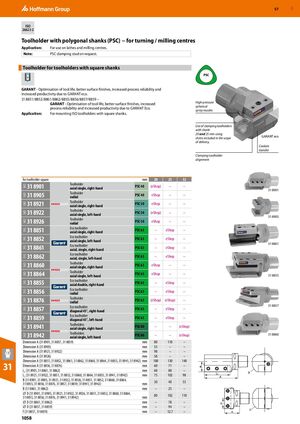

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 1058
Навигация
Каталог Hoffmann Group ручной и измерительный инструмент
Каталог Hoffmann Group режущий и вспомогательный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
Каталог Hoffmann Group токарный инструмент
Каталог Hoffmann Group запасные части, оснастка и СИЗ
Державка с многоугольными хвостовиками (PSC) — для токарных и фрезерных центров
Применение: Для использования на токарных станках и фрезерных центрах.
Примечание: PSC зажимной шпилька по запросу.
Державка для державок с квадратными хвостовиками
GARANT — оптимизация стойкости инструмента, улучшенная чистота поверхности, повышенная надежность процесса и производительность благодаря GARANT Eco.
Применение: Для монтажа державок по ISO с квадратными хвостовиками.
Использование зажимных державок с хвостовиком 20 и 25 мм с применением прокладок, входящих в комплект поставки.
| Модель | Тип | PSC 40 (мм) | PSC 50 (мм) | PSC 63 (мм) |
|---|---|---|---|---|
| 31 8901 | Державка, осевая одиночная, правая | eShop | – | – |
| 31 8905 | Державка, радиальная | eShop | – | – |
| 31 8921 | Державка, осевая одиночная, правая | eShop | – | – |
| 31 8922 | Державка, осевая одиночная, левая | eShop | – | – |
| 31 8926 | Державка, радиальная | eShop | – | – |
| 31 8851 | Державка Eco, осевая одиночная, правая | PSC 63 | – | eShop |
| 31 8852 | Державка Eco, осевая одиночная, левая | PSC 63 | – | eShop |
| 31 8861 | Державка Eco, осевая одиночная, правая | PSC 63 | – | eShop |
| 31 8862 | Державка Eco, осевая одиночная, левая | PSC 63 | – | eShop |
| 31 8860 | Державка, осевая одиночная, правая | PSC 63 | eShop | – |
| 31 8864 | Державка, осевая одиночная, левая | PSC 63 | eShop | – |
| 31 8855 | Державка Eco, осевая двойная, правая | PSC 63 | – | eShop |
| 31 8856 | Державка Eco, радиальная | PSC 63 | – | eShop |
| 31 8876 | Державка, радиальная | PSC 63 | eShop | eShop |
| 31 8857 | Державка Eco, диагональная 45°, правая | PSC 63 | – | eShop |
| 31 8859 | Державка Eco, диагональная 45°, левая | PSC 63 | – | eShop |
| 31 8941 | Державки, осевая одиночная, правая | PSC 80 | – | – |
| 31 8942 | Державки, осевая одиночная, левая | PSC 80 | – | – |
| Параметр | Единица | Значение 1 | Значение 2 | Значение 3 |
|---|---|---|---|---|
| Размер A (31 8901, 31 8857, 31 8859) | мм | 80 | 110 | – |
| Размер A (31 8905) | мм | 55 | – | – |
| Размер A (31 8921, 31 8922) | мм | 98 | – | – |
| Размер A (31 8926) | мм | 58 | – | – |
| Размер A (31 8851, 31 8852, 31 8861, 31 8862, 31 8860, 31 8864, 31 8855, 31 8941, 31 8942) | мм | 100 | 130 | 140 |
| Размер A (31 8856, 31 8876) | мм | 60 | 71 | – |
| L1 (31 8901, 31 8861, 31 8862) | мм | 60 | 88 | – |
| L1 (31 8921, 31 8922, 31 8851, 31 8852, 31 8860, 31 8864, 31 8855, 31 8941, 31 8942) | мм | 75 | 102 | 98 |
| B (31 8901, 31 8905, 31 8921, 31 8922, 31 8926, 31 8851, 31 8852, 31 8860, 31 8864, 31 8855, 31 8856, 31 8876, 31 8857, 31 8859, 31 8941, 31 8942) | мм | 30 | 40 | 55 |
| B (31 8861, 31 8862) | мм | – | 25 | – |
| ⌀ D (31 8901, 31 8905, 31 8921, 31 8922, 31 8926, 31 8851, 31 8852, 31 8860, 31 8864, 31 8855, 31 8856, 31 8876, 31 8941, 31 8942) | мм | 80 | 102 | 110 |
| ⌀ D (31 8861, 31 8862) | мм | – | 78 | – |
| ⌀ D (31 8857, 31 8859) | мм | – | 94 | – |
| f (31 8857, 31 8859) | мм | – | 12,7 | – |
