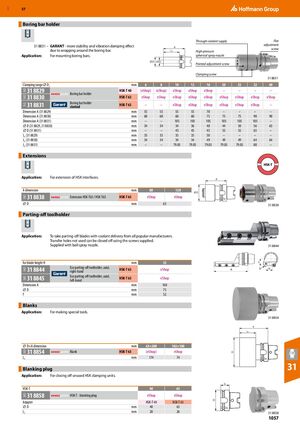

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 1057

Предыдущая страница Следующая страница

Навигация

Державка расточной оправки

31 8831 – GARANT - повышенная стабильность и эффект гашения вибраций благодаря охвату расточной оправки.

Применение: Для крепления расточных оправок.

Диапазон зажима ⌀ D1, мм 6 8 10 12 16 20 25 32 40
31 8829, державка расточной оправки HSK-T 40 (eShop) (eShop) eShop eShop eShop – – – –
31 8830, державка расточной оправки HSK-T 63 eShop eShop eShop eShop eShop eShop eShop eShop eShop
31 8831, державка расточной оправки с пазами HSK-T 63 – – eShop eShop eShop eShop eShop eShop –
Размер A (31 8829), мм 55 55 55 55 70 – – – –
Размер A (31 8830), мм 60 60 60 60 75 75 75 90 90
Размер A (31 8831), мм – – 105 105 105 105 105 105 –
⌀ D (31 8829, 31 8830), мм 34 34 34 36 40 44 50 56 63
⌀ D (31 8831), мм – – 45 45 45 55 55 65 –
L1 (31 8829), мм 35 35 35 35 50 – – – –
L1 (31 8830), мм 34 34 34 34 49 49 49 64 64
L1 (31 8831), мм – – 79.05 79.05 79.05 79.05 79.05 80 –

Удлинители

Применение: Для удлинения интерфейсов HSK.

Параметр мм
Размер A, мм 80 120
31 8838, удлинитель HSK-T63 / HSK-T63 HSK-T 63 eShop eShop
⌀ D, мм 63

Державка отрезного инструмента

Применение: Для установки отрезных пластин со снабжением охлаждающей жидкостью всех популярных производителей. Неиспользуемые отверстия подачи можно закрыть поставляемыми винтами. Поставляется с форсунком шарикового напыливателя.

Для высоты пластины H, мм 32
31 8844, державка отрезного инструмента Eco аксиальная правая HSK-T 63 eShop
31 8845, державка отрезного инструмента Eco аксиальная левая HSK-T 63 eShop
Размер A, мм 160
⌀ D, мм 75
f, мм 32

Заготовки

Применение: Для изготовления специальных инструментов.

⌀ D × размер A, мм 63 × 200 102 × 100
31 8854, заготовка HSK-T 63 (eShop) eShop
L1, мм 174 74

Заглушка для пустых позиций

Применение: Для закрытия неиспользуемых узлов зажима HSK.

HSK-T 40 63
31 8858, заглушка HSK-T eShop eShop
Адаптер
⌀ D, мм 40 63
L1, мм 20 26
