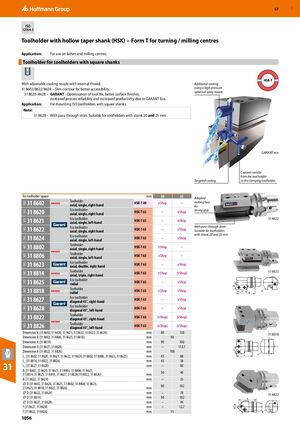

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 1056

Предыдущая страница Следующая страница

Навигация

ISO 12164-3 — Державка с полым конусом Морзе (HSK) − Форма T для токарно-фрезерных центров

Применение: Для использования на токарных станках и фрезерно-токарных центрах.

Державка инструмента с квадратными хвостовиками

С регулируемым форсунком охлаждающей жидкости с внутренней резьбой.

31 8602/8622/8624 – тонкий контур для лучшей доступности.

31 8620–8628 – GARANT - оптимизация стойкости инструмента, лучшая чистота поверхности, повышенная надежность процесса и производительность благодаря GARANT Eco.

Применение: Для крепления держателей инструмента ISO с квадратными хвостовиками.

Примечание: 31 8628 – с проходным шпонком. Подходит для держателей инструмента с хвостовиком 20 и 25 мм.

Артикул Описание HSK-T Квадратный хвостовик, мм Наличие
31 8602 Держатель инструмента аксиальный, одиночный, правый HSK-T 40 20, 25 eShop –
31 8620 Держатель инструмента Eco аксиальный, одиночный, правый HSK-T 63 20, 25 – eShop
31 8621 Держатель инструмента Eco аксиальный, одиночный, левый HSK-T 63 20, 25 – eShop
31 8622 Держатель инструмента Eco аксиальный, одиночный, правый HSK-T 63 20 – eShop
31 8624 Держатель инструмента Eco аксиальный, одиночный, левый HSK-T 63 20 – eShop
31 8802 Держатель инструмента аксиальный, одиночный, правый HSK-T 63 20, 25 eShop –
31 8806 Держатель инструмента аксиальный, одиночный, левый HSK-T 63 20, 25 eShop –
31 8623 Держатель инструмента Eco аксиальный, двойной, правый HSK-T 63 20, 25 – eShop
31 8814 Держатель инструмента аксиальный, тройной, правый HSK-T 63 20, 25 eShop (eShop)
31 8625 Держатель инструмента Eco радиальный HSK-T 63 20, 25 – eShop
31 8818 Держатель инструмента радиальный HSK-T 63 20, 25 eShop eShop
31 8627 Держатель инструмента Eco диагональный 45°, правый HSK-T 63 20, 25 – eShop
31 8628 Держатель инструмента Eco диагональный 45°, левый HSK-T 63 20, 25 – eShop
31 8822 Держатель инструмента диагональный 45°, правый HSK-T 63 20, 25 (eShop) (eShop)
31 8826 Держатель инструмента диагональный 45°, левый HSK-T 63 20, 25 (eShop) (eShop)

Размеры

Параметр мм HSK-T 40 HSK-T 63
Размер A (31 8602, 31 8620, 31 8621, 31 8622, 31 8623, 31 8624) 80 130
Размер A (31 8802, 31 8806, 31 8625, 31 8818) 90
Размер A (31 8814) 90 100
Размер A (31 8627, 31 8628) – 112.7
Размер A (31 8822, 31 8826) 100
L1 (31 8602, 31 8620, 31 8621, 31 8622, 31 8624, 31 8802, 31 8806, 31 8623, 31 8625) 45 88
L1 (31 8814, 31 8822, 31 8826) 45 58
L1 (31 8627, 31 8628) – 80
B (31 8602, 31 8620, 31 8621, 31 8802, 31 8806, 31 8623, 31 8814, 31 8625, 31 8818, 31 8627, 31 8628, 31 8822, 31 8826) 30 40
B (31 8622, 31 8624) – 25
⌀ D (31 8602, 31 8620, 31 8621, 31 8802, 31 8806, 31 8623, 31 8625, 31 8818, 31 8822, 31 8826) 80 102
⌀ D (31 8622, 31 8624) – 78
⌀ D (31 8814) 90 102
⌀ D (31 8627, 31 8628) – 94
f (31 8627, 31 8628) – 12.7
f (31 8822, 31 8826) 15
