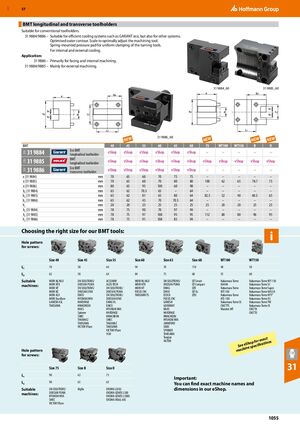

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 1055

Предыдущая страница Следующая страница

Навигация

Продольные и поперечные державки BMT

Подходят для обычных державок.

31 9884/9886 – подходят для эффективных систем охлаждения, таких как GARANT eco, но также и для других систем. Оптимизированный наружный контур. Шкала для оптимальной регулировки режущего инструмента. Пружинная подушечка давления для равномерного зажима токарных инструментов. Для внутреннего и внешнего охлаждения.

Применение:

  • 31 9886 – в основном для обработки торцов и внутренней обработки.
  • 31 9884/9885 – в основном для внешней обработки.
BMT 40 45 55 60 65 68 75 WT100 WT150 B O
31 9884, Eco BMT продольная державка eShop eShop eShop eShop eShop eShop – – – – –
31 9885, BMT продольная державка eShop eShop eShop eShop eShop eShop eShop eShop eShop eShop eShop
31 9886, Eco BMT поперечная державка eShop eShop eShop eShop eShop eShop – – – – –
x (31 9884), мм 70 65 60 70 75 75 – – – – –
x (31 9885), мм 70 65 60 70 80 80 100 62 65 78.7 75
x (31 9886), мм 80 65 95 100 60 98 – – – – –
b2 (31 9884), мм 65 62 70.5 65 – 64 – – – – –
b2 (31 9885), мм 65 62 81 65 80 64 82.5 52 40 60.5 63
b2 (31 9886), мм 65 62 45 70 70.5 64 – – – – –
h1, мм 20 20 25 25 25 25 25 20 20 25 25
h2 (31 9884), мм 78 75 90 70 97 94 – – – – –
h2 (31 9885), мм 78 75 97 108 95 95 112 80 80 96 95
h2 (31 9886), мм 78 75 91 108 85 94 – – – – –

Выбор правильного размера державок BMT

Схема отверстий для винтов:

Параметр Размер 40 Размер 45 Размер 55 Размер 60 Размер 65 Размер 68 WT100 WT150
L1 70 58 64 94 70 110 40 50
L2 62 58 64 84 73 68 55 60
Подходящие станки MORI NL/NLX, MORI NTX, MORI NT, MORI NZ, MORI ALX, MORI DuraTurn, GANESH ASL, TAKISAWA DN SOLUTIONS/DOOSAN PUMA, DN SOLUTIONS/DOOSAN LYNX, EMCO, HYUNDAI WIA, HARDINGE, HWACHEON, HAAS, Spinner, SMEC, TAKAMAZ, TAKISAWA, VICTOR VTurn ACCUWAY, ALEX-TECH, DN SOLUTIONS/DOOSAN PUMA, DN SOLUTIONS/DOOSAN LYNX, EMAG VL, EMCO, HYUNDAI WIA, HARDINGE, HWACHEON, SMEC, TAKAMAZ, TAKISAWA, VICTOR VTurn, YCM MORI NL/NLX, MORI NTX, MORI NT, FOCUS CNC, TAKISAWA TS DN SOLUTIONS/DOOSAN PUMA, EMAG, EMCO, ECOCA, FOCUS CNC, GANESH, GOODWAY, HAAS, HARDINGE, HWACHEON, HYUNDAI WIA, JOHNFORD, SMEC, SPINNER, TAKISAWA, Tongtai, VICTOR QT Smart, QT Compact, QTE, QT-Ez, QTU Nakamura-Tome NA44A, Nakamura-Tome WT-100, Nakamura-Tome NTJ-100, Nakamura-Tome SC, CMZ TTS, Muratec MT Nakamura-Tome WT-150, Nakamura-Tome SC, Nakamura-Tome Super, Nakamura-Tome NA55A, Nakamura-Tome NTY³, Nakamura-Tome AS, Nakamura-Tome TW, Nakamura-Tome JX, CMZ TA, CMZ TD

Схема отверстий для винтов:

Параметр Размер 75 Размер B Размер O
L1 90 63 73
L2 90 65 65
Подходящие станки DN SOLUTIONS/DOOSAN PUMA, HYUNDAI WIA, SMEC, VICTOR VTurn Biglia OKUMA LB/LU, OKUMA GENOS L300, OKUMA GENOS L3000, OKUMA OK60, 60C

Важно: Точные названия станков и размеры можно найти в нашем интернет-магазине.
