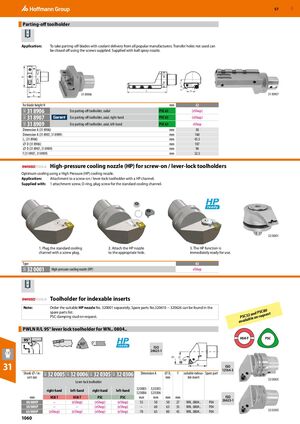

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 1060
Навигация
Каталог Hoffmann Group ручной и измерительный инструмент
Каталог Hoffmann Group режущий и вспомогательный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
Каталог Hoffmann Group токарный инструмент
Каталог Hoffmann Group запасные части, оснастка и СИЗ
Державка для отрезного резца
Применение: Для установки отрезных пластин с подводом СОЖ от всех популярных производителей. Неиспользуемые каналы передачи можно закрывать подаваемыми винтами. Поставляется со сферической струйной насадкой.
| Модель | Тип | Высота пластины H (мм) | Доступность |
|---|---|---|---|
| 31 8906 | Державка отрезная Eco, радиальная, PSC 63 | 32 | eShop |
| 31 8907 | Державка отрезная Eco, осевая, правая, PSC 63 | 32 | eShop |
| 31 8909 | Державка отрезная Eco, осевая, левая, PSC 63 | 32 | eShop |
| Параметр | Единица | Значение |
|---|---|---|
| Размер A (31 8906) | мм | 50 |
| Размер A (31 8907, 31 8909) | мм | 160 |
| L1 (31 8906) | мм | 45,5 |
| ⌀ D (31 8906) | мм | 107 |
| ⌀ D (31 8907, 31 8909) | мм | 96 |
| f (31 8907, 31 8909) | мм | 32,5 |
Высокопроизводительная охлаждающая насадка (HP) для державок с резьбой / рычажным зажимом
Оптимальное охлаждение с использованием высокопроизводительной (HP) охлаждающей насадки.
Применение: Крепление к державке с резьбой / рычажным зажимом с HP-каналом.
Комплектация: 1 крепежный винт, уплотнительное кольцо, пробка для стандартного канала охлаждения.
- Закройте стандартный канал охлаждения винтовой пробкой.
- Присоедините HP насадку к соответствующему отверстию.
- Функция HP готова к использованию.
| Тип | Размер | Доступность |
|---|---|---|
| 32 0001 — Высокопроизводительная охлаждающая насадка (HP) | 63 | eShop |
Примечание: Заказывайте подходящую высокопроизводительную насадку № 320001 отдельно. Запасные части № 320610 − 320626 можно найти в списке запасных частей. PSC зажимной шпилька по запросу.
Державка для сменных пластин
Державка с рычажным зажимом PWLN R/L 95° для WN.. 0804..
| Размер хвостовика ⌀ / размер пластины (мм) | Модель 32 0005 (HSK-T, правая) | Модель 32 0006 (HSK-T, левая) | Модель 32 0305 (PSC, правая) | Модель 32 0306 (PSC, левая) | Размер A (мм) | ⌀ D1 мин (мм) | f (мм) | Подходящая сменная пластина | Запасная часть |
|---|---|---|---|---|---|---|---|---|---|
| 40/08HP | – | eShop | eShop | eShop | 55 | 50 | 50 | WN.. 0804.. | P04 |
| 50/08HP | – | – | eShop | eShop | – | 60 | 63 | WN.. 0804.. | P04 |
| 63/08HP | eShop | eShop | eShop | eShop | 70 | 65 | 80 | WN.. 0804.. | P04 |
