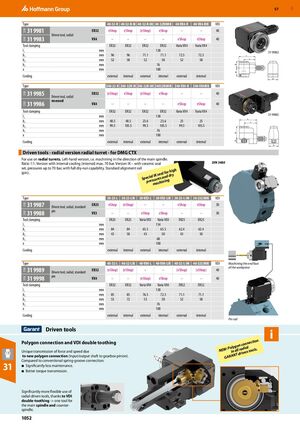

Тип 40-32-R 40-VX4-R/RIK VDI
31 9981 Силовой инструмент, радиальный ER32 eShop eShop (eShop) eShop – – 40
31 9983 Силовой инструмент, радиальный VX4 – – – – eShop eShop 40
Зажим инструмента ER32 Varia VX4
Параметр Единица 40-32-R 40-32-R-IK 40-32-R-IM 40-32RIMIK 40-VX4-R 40-VX4-RIK
l1 мм 138
b1 мм 96 96 71,1 71,1 72,5 72,5
b2 мм 52 58 52 58 52 58
h1 мм 76
x мм 100
Охлаждение внешнее внутреннее внешнее внутреннее внешнее внутреннее
Тип Z40-32-R Z40-VX4-R/RIK VDI
31 9985 Силовой инструмент, радиальный утопленный ER32 (eShop) eShop (eShop) eShop – – 40
31 9986 Силовой инструмент, радиальный утопленный VX4 – – – – eShop eShop 40
Зажим инструмента ER32 Varia VX4
Параметр Единица Z40-32-R Z40-32R-IK Z40-32R-IM Z4032RIMIK Z40-VX4-R Z40-VX4RIK
l1 мм 138
b1 мм 48,5 48,5 23,6 23,6 25 25
b2 мм 99,5 105,5 99,5 105,5 99,5 105,5
h1 мм 76
x мм 100
Охлаждение внешнее внутреннее внешнее внутреннее внешнее внутреннее

Силовые инструменты – радиальная версия радиальная револверная головка – для DMG CTX

Для использования на радиальных револверных головках. Левостороннее исполнение, т. е. обработка в направлении главного шпинделя. Передаточное отношение 1:1. Версия со сквозным охлаждением (внутренний) макс. 70 бар. Версия IK – с комплектом керамического уплотнения, давление до 70 бар, с полной способностью сухого хода. Стандартная направляющая совмещения (штифт).

Тип 30-25-L 30-VX3-L/LIK VDI
31 9987 Силовой инструмент, радиальный, стандартный штифт ER25 eShop (eShop) – – eShop eShop 30
31 9988 Силовой инструмент, радиальный, стандартный штифт VX3 – – eShop eShop – – 30
Зажим инструмента ER25 Varia VX3
Параметр Единица 30-25-L 30-25-LIK 30-VX3-L 30-VX3-LIK 30-25-L-IM 30-25LIMIK
l1 мм 134
b1 мм 84 84 65,5 65,5 62,4 62,4
b2 мм 43 50 43 50 43 50
h1 мм 68
x мм 100
Охлаждение внешнее внутреннее внешнее внутреннее внешнее внутреннее
Тип 40-32-L 40-VX4-L/LIK VDI
31 9989 Силовой инструмент, радиальный, стандартный штифт ER32 (eShop) (eShop) – – (eShop) (eShop) 40
31 9998 Силовой инструмент, радиальный, стандартный штифт VX4 – – (eShop) eShop – – 40
Зажим инструмента ER32 Varia VX4
Параметр Единица 40-32-L 40-32-LIK 40-VX4-L 40-VX4-LIK 40-32-L-IM 40-32LIMIK
l1 мм 138
b1 мм 85 85 76,5 72,5 71,1 71,1
b2 мм 53 72 53 58 52 58
h1 мм 76
x мм 100
Охлаждение внешнее внутреннее внешнее внутреннее внешнее внутреннее

Силовые инструменты

Полигональное соединение и двойные шлицы VDI

Уникальная передача усилия и скорости благодаря новому полигональному соединению (входной/выходной вал – шестерня редуктора). По сравнению с обычным пружинно-пазовым соединением:

  • Значительно меньше обслуживания.
  • Лучшая передача крутящего момента.

Значительно более гибкое использование радиальных силовых инструментов благодаря двойным шлицам VDI – один инструмент для главного шпинделя и противошпинделя.

Обработка торцевой поверхности заготовки
