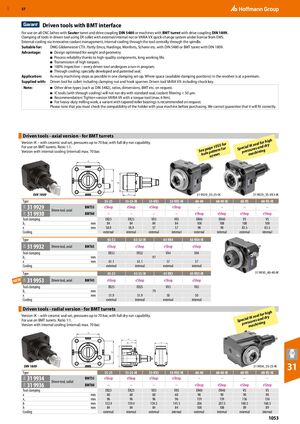

Приводные инструменты с интерфейсом BMT

Для использования на всех токарных станках с револьверной головкой Sauter и приводной муфтой DIN 5480 или на станках с револьверной головкой BMT с приводной муфтой DIN 1809.

Зажим инструментов в приводном инструменте осуществляется с помощью цанги ER с внешней/внутренней гайкой или системы быстрой смены VARIA VX по лицензии EWS.

Внешнее охлаждение благодаря инновационной системе управления охлаждающей жидкостью, внутреннее охлаждение через инструмент централизованно через шпиндель.

Подходят для: DMG Gildemeister CTX. Частично Emco, Hardinge, Monforts, Scherer и др. с революторной головкой DIN 5480 или BMT с DIN 1809.

Преимущества:

  • Конструкция оптимизирована по весу и геометрии.
  • Надежность процесса благодаря высококачественным компонентам, продолжительный срок службы.
  • Передача высоких крутящих моментов.
  • Стопроцентный контроль — каждый приводной инструмент проходит программу обкатки.
  • Внутреннее охлаждение: специально разработанное и запатентованное уплотнение.

Применение: Как можно больше операций обработки в одной установке. Если место (доступные позиции зажима) в револьвере ограничено.

Поставляется с: Приводной инструмент для цанги: включая зажимную гайку и ключ-крючок. Приводной инструмент VARIA VX: включая ключ патрона.

Примечание:

  • Другие типы приводов (например, DIN 5482), передаточные числа, размеры, BMT и т.д. поставляются по запросу.
  • Инструменты IC (с внутренним охлаждением) не будут работать всухую со стандартным уплотнением, фильтрация охлаждающей жидкости < 50 µм.
  • Рекомендация: затяните версию VARIA VX с помощью динамометрического ключа (макс. 6 Нм).
  • Для тяжелых фрезерных работ рекомендуется вариант с коническими роликовыми подшипниками по запросу.

Обратите внимание, что перед покупкой необходимо проверить совместимость державки с вашим станком. Мы не можем гарантировать правильную установку.

Приводные инструменты - аксиальная версия для революторных головок BMT

Версия IK – с керамическим комплектом уплотнений, давление до 70 бар, полная способность работы всухую.

Для использования на революторных головках BMT. Передаточное число 1:1.

Версия с внутренним охлаждением (внутренняя) макс. 70 бар.

DIN 1809 Тип 31 9929 BMT55 BMT60
55-25 55-25-IK 55-VX3 55-VX3-IK 60-40 60-40-IK 60-V5 60-V5-IK
Приводной инструмент аксиальный (31 9930) BMT60 eShop eShop eShop eShop eShop eShop eShop eShop
Зажим инструмента ER25 ER25 VX3 VX3 ER40 ER40 V5 V5
b1, мм 84 84 84 84 108 108 108 108
x, мм 58.9 58.9 57 57 98 98 83.5 83.5
Охлаждение внешнее внутреннее внешнее внутреннее внешнее внутреннее внешнее внутреннее
Тип (31 9932) 65-32 65-32-IK 65-VX4 65-VX4-IK
Приводной инструмент аксиальный, BMT65 eShop eShop eShop eShop
Зажим инструмента ER32 ER32 VX4 VX4
b1, мм 97
x, мм 61.1 61.1 57 57
Охлаждение внешнее внутреннее внешнее внутреннее
Тип (31 9953 NEW) 45-25 45-25-IK 45-VX3 45-VX3-IK
Приводной инструмент аксиальный, BMT45 eShop eShop eShop eShop
Зажим инструмента ER25 ER25 VX3 VX3
b1, мм 79
x, мм 51.9 51.9 50 50
Охлаждение внешнее внутреннее внешнее внутреннее

Приводные инструменты - радиальная версия для революторных головок BMT

Версия IK – с керамическим комплектом уплотнений, давление до 70 бар, полная способность работы всухую.

Для использования на революторных головках BMT. Передаточное число 1:1.

Версия с внутренним охлаждением (внутренняя) макс. 70 бар.

DIN 1809 BMT55 BMT60
Тип 55-25 55-25-IK 55-VX3 55-VX3-IK 60-40 60-40-IK 60-V5 60-V5-IK
31 9934, Приводной инструмент радиальный, BMT55 eShop eShop eShop eShop – – – –
31 9936, Приводной инструмент радиальный, BMT60 – – – – eShop eShop eShop eShop
Зажим инструмента ER25 ER25 VX3 VX3 ER40 ER40 V5 V5
x, мм 60 60 60 60 90 90 90 90
x1, мм 96 96 96 96 139 139 136 136
b, мм 132.4 139.4 134.5 141.5 206 207.5 160.5 160.5
h, мм 84 84 84 84 108 108 89 89
Охлаждение внешнее внутреннее внешнее внутреннее внешнее внутреннее внешнее внутреннее
