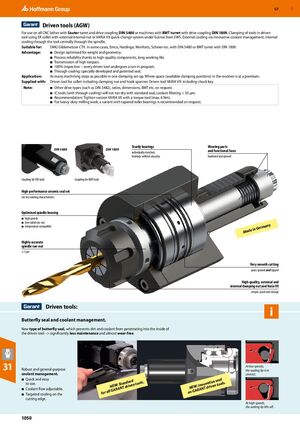

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 1050

Силовые инструменты (AGW)

Для использования на всех токарных станках с ЧПУ с револверной головкой Sauter и муфтой привода DIN 5480, или на станках с револверной головкой BMT с муфтой привода DIN 1809. Закрепление инструментов в силовом инструменте с использованием ER цанги с внешней/внутренней гайкой или системой быстрой смены VARIA VX под лицензией от EWS. Внешнее охлаждение посредством инновационной системы подачи охлаждающей жидкости, внутреннее охлаждение через центральную часть инструмента через шпиндель.

Подходит для: DMG Gildemeister CTX. В некоторых случаях Emco, Hardinge, Monforts, Scherer и т. д. с муфтой DIN 5480 или револверной головкой BMT с муфтой DIN 1809.

Преимущества

• Конструкция оптимизирована по весу и геометрии.
• Надёжность процесса благодаря высококачественным компонентам и долгому сроку службы.
• Передача высоких крутящих моментов.
• 100% контроль – каждый силовой инструмент проходит программу приработки.
• Сквозное охлаждение: специально разработанное и запатентованное уплотнение.

Применение: Выполнение как можно большего количества операций обработки при одной наладке зажима. Когда пространство (доступные позиции зажима) в револверной головке ограничено.

Поставляется с: Силовой инструмент для цанги: включая зажимную гайку и крючковый ключ. Силовой инструмент VARIA VX: включая ключ цанги.

Примечание:

• Другие типы приводов (например DIN 5482), передаточные отношения, размеры, революционные головки BMT и т. д. по запросу.
• Силовые инструменты (со сквозным охлаждением) при стандартном уплотнении не работают в сухую работу с фильтрацией охлаждающей жидкости < 50 мкм.
• Рекомендация: Затяните версию VARIA VX динамометрическим ключом (макс. 6 Нм).
• Для тяжёлых фрезерных работ рекомендуется вариант с коническими роликовыми подшипниками по запросу.

Особенности конструкции

Муфта для инструментов VDI и Муфта для инструментов BMT

• Высокопроизводительный комплект керамического уплотнения с характеристиками сухого хода.
• Оптимизированный подшипник шпинделя: высокие скорости, малое радиальное биение, температуростойкий.
• Высокоточное биение шпинделя ≤ 3 мкм.
• Очень гладкие режущие зубья, отшлифованные и притёртые.
• Высококачественные внешняя и внутренняя зажимные гайки и Varia VX для простой и быстрой смены инструмента.
• Надёжные подшипники и рабочие поверхности, индивидуально подобранные, подшипники без люфта, закалённые и отшлифованные.

Силовые инструменты

Дроссельное уплотнение и система подачи охлаждающей жидкости

Новый тип дроссельного уплотнения, который предотвращает проникновение грязи и охлаждающей жидкости внутрь силового инструмента, что приводит к значительно меньшему обслуживанию и практически безносовой работе.

Надёжная и универсальная система подачи охлаждающей жидкости

• Быстро и легко в использовании.
• Регулируемый поток охлаждающей жидкости.
• Целенаправленное охлаждение режущей кромки.

На низких скоростях уплотняющая кромка находится в контакте. На высоких скоростях уплотняющая кромка приподнимается.
