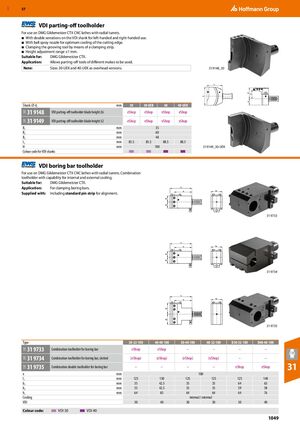

Держатель отрезного резца VDI

Для использования на токарных станках с ЧПУ DMG Gildemeister CTX с радиальными револверными головками.

  • С двойными шлицами на хвостовике VDI для левостороннего и правостороннего использования.
  • Со сферическим распылителем для оптимального охлаждения режущей кромки.
  • Зажим резца для нарезания канавок с помощью зажимной планки.
  • Диапазон регулировки высоты ±1 мм.

Подходит для: DMG Gildemeister CTX.

Применение: Позволяет использовать отрезные резцы различных производителей.

Примечание: Размеры 30-UEK и 40-UEK как навесные версии.

Параметр Единица 30 30-UEK 40 40-UEK
Хвостовик ⌀ d1 мм
31 9148 VDI, высота лезвия 26 eShop eShop eShop eShop
31 9149 VDI, высота лезвия 32 eShop eShop eShop eShop
B1 мм 35
B2 мм 60
B3 мм 48
L1 мм 85,5 85,5 88,5 88,5
H мм 100

Держатель расточного резца VDI

Для использования на токарных станках с ЧПУ DMG Gildemeister CTX с радиальными револверными головками. Комбинированная державка с возможностью внутреннего и внешнего охлаждения.

Подходит для: DMG Gildemeister CTX.

Применение: Для закрепления расточных резцов.

Поставляется с: Включая стандартный штифт для совмещения.

Тип 30-32-100 40-40-100 30-40-100 40-32-100 D30-32-100 D40-40-100
31 9733 Комбинированная державка для расточного резца eShop eShop – – – –
31 9734 Комбинированная державка для расточного резца со щелью (eShop) (eShop) (eShop) (eShop) – –
31 9735 Комбинированная двойная державка для расточного резца – – – – eShop eShop
Параметр Единица 30-32-100 40-40-100 30-40-100 40-32-100 D30-32-100 D40-40-100
x мм 100
l1 мм 125 130 125 125 125 140
b1 мм 35 42,5 35 35 64 63
b2 мм 35 42,5 35 35 59 58
h1 мм 64 85 64 64 64 76
Охлаждение внутреннее / внешнее
VDI 30 40 30 30 30 40
