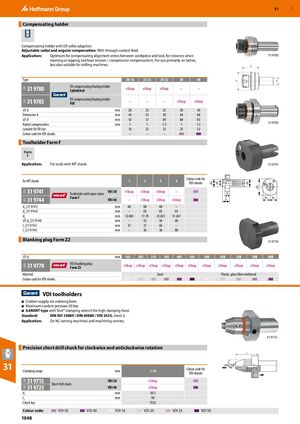

Компенсирующая державка

Компенсирующая державка с ER цанговым адаптером. Регулируемая радиальная и угловая компенсация. С подачей охлаждающей жидкости через центральное отверстие.

Применение: Оптимальна для компенсации ошибок выравнивания между заготовкой и инструментом, например при развёртывании или нарезании резьбы (без компенсации натяжения/сжатия). Предназначена в первую очередь для токарных станков, а также пригодна для фрезерных станков.

Тип Модель
ER компенсирующая плавающая державка 31V 20-16: eShop 25-25: eShop 25-32: eShop 30: – 40: –
Цилиндрическая ER компенсирующая плавающая державка 31V 30: eShop, 40: eShop
Параметр Единица 20 25 25 30 40
⌀ d мм 20 25 25 30 40
Размер A мм 44 53 58 64 68
⌀ D мм 42 57 69 68 83
Радиальная компенсация мм 1 1 1,5 1 1,5
Подходит для размера ER 16 25 32 25 32

Державка форма F

Применение: Для инструментов с хвостовиком Морзе.

Для хвостовика MT Вариант 1 Вариант 2 Вариант 3 Вариант 4
31 9741 VDI 30 eShop eShop eShop –
31 9744 VDI 40 – eShop eShop eShop
Параметр Единица Вариант 1 Вариант 2 Вариант 3 Вариант 4
d2 (31 9741) мм 68 68 68 –
d2 (31 9744) мм – 83 83 83
d3 мм 12,065 17,78 23,825 31,267
⌀ d4 (31 9744) мм – 55 58 68
l1 (31 9741) мм 27 27 66 –
l1 (31 9744) мм – 36 36 80

Заглушка форма Z2

⌀ d1 16S 20S 25S 30S 40S 50S 16K 20K 25K 30K 40K
VDI заглушка форма Z2 (31 9770) eShop eShop eShop eShop eShop eShop eShop eShop eShop eShop eShop
Материал Сталь Пластик, стеклонаполненный

Державки VDI

  • Подача охлаждающей жидкости через индексирующее отверстие.
  • Максимальное давление охлаждающей жидкости 50 бар.
  • Тип GARANT с зажимным ключом Torx® для высокой зажимной силы.

Стандарт: DIN ISO 10889 / DIN 69880 / VDI 3425, лист 2.

Применение: На станках с ЧПУ и обрабатывающих центрах.

Скоростная сверлильная цанга для вращения по часовой и против часовой стрелки

Параметр Значение
Диапазон зажима 1–16 мм
31 9715 VDI 30 eShop
31 9725 VDI 40 (короткая сверлильная цанга) eShop
d1 50,5 мм
l1 90 мм
Ключ цанги TX25
