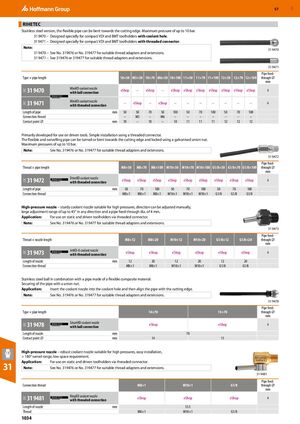

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 1034
Навигация
Каталог Hoffmann Group ручной и измерительный инструмент
Каталог Hoffmann Group режущий и вспомогательный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
Каталог Hoffmann Group токарный инструмент
Каталог Hoffmann Group запасные части, оснастка и СИЗ
RIHETEC
Версия из нержавеющей стали, гибкую трубку можно направить к режущему краю. Максимальное давление до 10 бар.
31 9470 – разработана специально для компактных резцедержателей VDI и BMT с каналом подачи СОЖ.
31 9471 – разработана специально для компактных резцедержателей VDI и BMT с резьбовым разъемом.
Примечание: 31 9470 – см. № 319476 или № 319477 для подходящих переходников и удлинителей резьбы. 31 9471 – см. 319476 или 319477 для подходящих переходников и удлинителей резьбы.
| Тип × длина трубки | 10×50 | M5×50 | 10×70 | M6×50 | 10×100 | 11×50 | 11×70 | 11×100 | 12×50 | 12×70 | 12×100 | Диаметр прохода трубки, мм | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 31 9470 | Сферическая насадка подачи СОЖ MiniKD со сферическим соединением | 4 | |||||||||||
| 31 9471 | Сферическая насадка подачи СОЖ MiniKD с резьбовым соединением | 4 | |||||||||||
| Длина трубки, мм | 50 | 50 | 70 | 50 | 100 | 50 | 70 | 100 | 50 | 70 | 100 | ||
| Резьба соединения | – | M5 | – | M6 | – | – | – | – | – | – | – | ||
| Диаметр контактной точки ⌀, мм | 10 | – | 10 | – | 10 | 11 | 11 | 11 | 12 | 12 | 12 | ||
Разработана в первую очередь для использования на ведомых инструментах. Простая установка с использованием резьбового разъема. Гибкую и поворотную трубку можно направить или согнуть к режущему краю и зафиксировать оцинкованной муфтой. Максимальное давление до 10 бар.
Примечание: см. № 319476 или № 319477 для подходящих переходников и удлинителей резьбы.
| Резьба × длина трубки | M8×50 | M8×70 | M8×100 | M10×50 | M10×70 | M10×100 | G1/8×50 | G1/8×70 | G1/8×100 | Диаметр прохода трубки, мм | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 31 9472 | Насадка подачи СОЖ DriveKD с резьбовым соединением | 4 | |||||||||
| Длина трубки, мм | 50 | 70 | 100 | 50 | 70 | 100 | 50 | 70 | 100 | ||
| Резьба соединения | M8×1 | M8×1 | M8×1 | M10×1 | M10×1 | M10×1 | G1/8 | G1/8 | G1/8 | ||
Насадка высокого давления – прочная насадка подачи СОЖ для высоких давлений, направление можно регулировать вручную, диапазон регулировки до 45° в любом направлении и диаметр прохода трубки 4 мм.
Применение: Для использования на статических и ведомых резцедержателях через резьбовой разъем.
Примечание: см. № 319476 или № 319477 для подходящих переходников и удлинителей резьбы.
| Резьба × длина насадки | M8×12 | M8×20 | M10×12 | M10×20 | G1/8×12 | G1/8×20 | Диаметр прохода трубки, мм | ||
|---|---|---|---|---|---|---|---|---|---|
| 31 9473 | Насадка подачи СОЖ JetKD-A с резьбовым соединением | 4 | |||||||
| Длина насадки, мм | 12 | 20 | 12 | 20 | 12 | 20 | |||
| Резьба соединения | M8×1 | M8×1 | M10×1 | M10×1 | G1/8 | G1/8 | |||
Шар из нержавеющей стали в сочетании с трубкой из гибкого композитного материала. Фиксация трубки муфтой.
Применение: Вставьте насадку подачи СОЖ в канал подачи СОЖ, затем направьте трубку к режущему краю.
Примечание: см. № 319476 или № 319477 для подходящих переходников и удлинителей резьбы.
| Тип × длина трубки | 14×70 | 15×70 | Диаметр прохода трубки, мм | ||||
|---|---|---|---|---|---|---|---|
| 31 9478 | Сферическая насадка подачи СОЖ SmartKD со сферическим соединением | 4 | |||||
| Длина насадки, мм | 70 | 70 | |||||
| Диаметр контактной точки ⌀, мм | 14 | 15 | |||||
Насадка высокого давления – прочная насадка подачи СОЖ для высоких давлений, простая установка, диапазон поворота > 180°, компактный размер.
Применение: Для использования на статических и ведомых резцедержателях через резьбовой разъем.
Примечание: см. № 319476 или № 319477 для подходящих переходников и удлинителей резьбы.
| Резьба соединения | M8×1 | M10×1 | G1/8 | Диаметр прохода трубки, мм | |
|---|---|---|---|---|---|
| 31 9481 | Насадка подачи СОЖ RingKD с резьбовым соединением | 4 | |||
| Длина насадки, мм | 33,5 | ||||
| Резьба | M8×1 | M10×1 | G1/8 | ||
