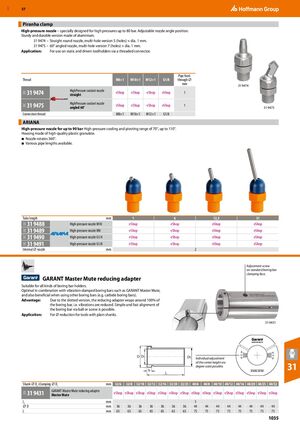

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 1035
Навигация
Каталог Hoffmann Group ручной и измерительный инструмент
Каталог Hoffmann Group режущий и вспомогательный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
Каталог Hoffmann Group токарный инструмент
Каталог Hoffmann Group запасные части, оснастка и СИЗ
Зажим Piranha
Насадка высокого давления – специально разработана для давления до 80 бар. Регулируемый угол насадки. Прочная и долговечная версия из алюминия.
31 9474 – прямая круглая насадка, многоотверстистая версия 5 (отверстий) × диа. 1 мм.
31 9475 – скошенная насадка под углом 60°, многоотверстистая версия 7 (отверстий) × диа. 1 мм.
Применение: Для использования на статических и ведомых резцедержателях через резьбовой разъем.
| Резьба | M8×1 | M10×1 | M12×1 | G1/8 | Диаметр прохода трубки, мм | |
|---|---|---|---|---|---|---|
| 31 9474 | Насадка подачи СОЖ высокого давления прямая | 1 | ||||
| 31 9475 | Насадка подачи СОЖ высокого давления под углом 60° | 1 | ||||
| Резьба соединения | M8×1 | M10×1 | M12×1 | G1/8 | ||
ARIANA
Насадка высокого давления для давления до 90 бар, охлаждение высокого давления и диапазон поворота 70°, до 110°. Корпус из высокачественного пластикового гранулята.
- Насадка вращается на 360°
- Доступны различные длины трубок
| Длина трубки, мм | 1 | 6 | 12,5 | 31 |
|---|---|---|---|---|
| 31 9488 | Насадка высокого давления M10 | |||
| 31 9489 | Насадка высокого давления M8 | |||
| 31 9490 | Насадка высокого давления G1/4 | |||
| 31 9491 | Насадка высокого давления G1/8 | |||
| Внутренний диаметр насадки ⌀, мм | 2 | |||
Винт регулировки на стандартной контактной поверхности держателя расточного резца.
Переходная втулка GARANT Master Mute
Подходит для всех видов держателей расточных резцов. Оптимальна в сочетании с демпфированными расточными резцами, такими как GARANT Master Mute, и также полезна при использовании других расточных резцов (например, вольфрамо-кобальтовых).
Преимущество: благодаря щелевому исполнению переходная втулка охватывает 100% расточного резца, т.е. вибрации уменьшаются. Простая и быстрая регулировка расточного резца через шар или винт возможна.
Применение: Для уменьшения диаметра инструмента с гладкими хвостовиками.
Возможна индивидуальная регулировка центральной высоты по шкале градусов.
| Диаметр хвостовика ⌀ Ds / диаметр зажима ⌀ D1, мм | 32/6 | 32/8 | 32/10 | 32/12 | 32/16 | 32/20 | 32/25 | 40/6 | 40/8 | 40/10 | 40/12 | 40/16 | 40/20 | 40/25 | 40/32 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 31 9431 | Переходная втулка GARANT Master Mute | ||||||||||||||
| l2, мм | 5 | ||||||||||||||
| ⌀ D, мм | 36 | 36 | 36 | 36 | 36 | 36 | 36 | 44 | 44 | 44 | 44 | 44 | 44 | 44 | 44 |
| L, мм | 65 | 65 | 65 | 65 | 65 | 65 | 65 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 |
