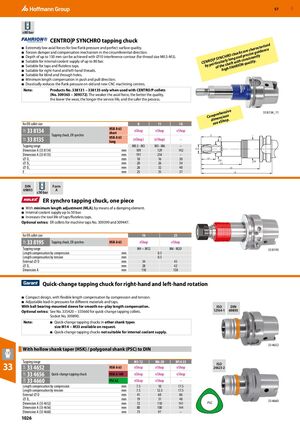

Резьбовая цанга CENTRO|P SYNCHRO
- Чрезвычайно низкие осевые силы для низкого давления на боки резьбы и идеального качества поверхности
- Торсионный демпфер и компенсирующий механизм в окружном направлении
- Глубина до 150 мм достижима при диаметре помехи 10 мм (для размера резьбы M0.5-M3)
- Подходит для внутренней подачи СОЖ до 80 бар
- Подходит для метчиков и метчиков без стружечных канавок
- Подходит для резьб правого и левого направления
- Подходит для глухих и сквозных отверстий
- Минимальная компенсация длины в направлении нажима и вытягивания
- Резко снижает давление на боки резьбы на старых и новых обрабатывающих центрах с ЧПУ
Примечание: Изделия № 338131 – 338135 только при использовании с цангами CENTRO/P (№ 309365 – 309372). Чем ниже осевая сила, тем лучше качество, ниже износ, дольше срок службы и безопаснее процесс.
| Для размера ER-цанги | 8 | 11 | 16 |
|---|
| 33 8134 – Резьбовая цанга, синхро ER, короткая HSK-A 63 | – |
| 33 8135 – Резьбовая цанга, синхро ER, длинная HSK-A 63 | – |
| Параметр | Размер 8 | Размер 11 | Размер 16 |
|---|
| Диапазон нарезания | M0.5 - M3 | M3 - M6 | – |
| Размер A (33 8134) (мм) | 109 | 129 | 142 |
| Размер A (33 8135) (мм) | 191 | 254 | – |
| ⌀ D1 (мм) | 10 | 16 | 30 |
| ⌀ D2 (мм) | 20 | 26 | 34 |
| ⌀ D3 (мм) | 26 | 32 | 40 |
| E (мм) | 25 | 35 | 37 |
Резьбовая цанга синхро ER, цельная конструкция
- С минимальной регулировкой длины (MLA) посредством демпфирующего элемента
- Внутренняя подача СОЖ до 50 бар
- Повышает срок службы метчиков и метчиков без стружечных канавок
Опциональные принадлежности: ER-цанги для машинных метчиков № 309399 и 309447.
| Для размера ER-цанги | 16 | 25 |
|---|
| 33 8195 – Резьбовая цанга, синхро ER HSK-A 63 | – |
| Параметр | Значение |
|---|
| Диапазон нарезания | M4 − M12 (размер 16), M6 - M20 (размер 25) |
| Компенсация длины путём сжатия (мм) | 0.5 |
| Компенсация длины путём растяжения (мм) | 0.5 |
| Наружный диаметр D (мм) | 34 (размер 16), 45 (размер 25) |
| ⌀ D1 (мм) | 28 (размер 16), 42 (размер 25) |
| Размер A (мм) | 110 (размер 16), 130 (размер 25) |
Быстросменная резьбовая цанга для правого и левого вращения
- Компактная конструкция с гибкой регулировкой длины путём сжатия и растяжения
- Регулируемое давление входа для различных материалов и метчиков
- Втулка с подшипниками качения для плавной компенсации длины без люфта
Опциональные принадлежности: Быстросменные резьбовые цанги № 335420 − 335660. Переходник № 309890.
Примечание: Быстросменные резьбовые цанги других типов державок размер M14 − M33 доступны по запросу. Быстросменные резьбовые цанги не подходят для внутренней подачи СОЖ.
| Диапазон нарезания | M3-12 | M6-20 | M14-33 |
|---|
| 33 4652 – Быстросменная резьбовая цанга HSK-A 63 | – |
| 33 4656 – Быстросменная резьбовая цанга HSK-A 100 | – |
| 33 4660 – Быстросменная резьбовая цанга PSC 63 | – |
| Параметр | M3-12 | M6-20 | M14-33 |
|---|
| Компенсация длины путём сжатия (мм) | 7.5 | 10 | 17.5 |
| Компенсация длины путём растяжения (мм) | 7.5 | 12.5 | 17.5 |
| Наружный диаметр D (мм) | 41 | 60 | 86 |
| ⌀ D1 (мм) | 19 | 31 | 48 |
| Размер A (33 4652) (мм) | 72 | 110 | 141 |
| Размер A (33 4656) (мм) | 80 | 100 | 144 |
| Размер A (33 4660) (мм) | 73 | 97 | – |
