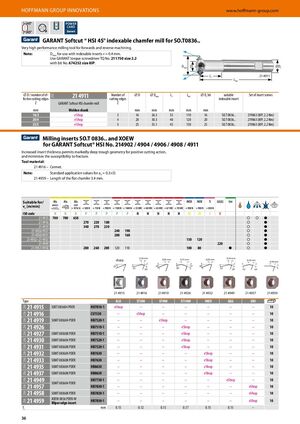

GARANT Softcut® HSI 45° торцевой фреза со сменными пластинами для SO.T0836..

Очень производительный фрезерный инструмент для обработки в прямом и обратном направлениях.

Примечание: Dmax для использования со сменными пластинами r = 0,4 мм. Используйте отвертку крутящего момента GARANT TQ № 211750 размер 2,2 с битой № 674252 размер 8IP.

Спецификации GARANT Softcut HSI 45° торцевой фрезы (модель 21 4911)

⌀ D / количество эффективных режущих кромок Z (мм) Количество режущих кромок Z ⌀ D (мм) ⌀ Dmax (мм) L1 (мм) Ltot (мм) ⌀ Ds h6 (мм) Подходящая сменная пластина Набор винтов для крепления
16/3 3 16 26,3 35 110 16 SO.T 0836.. 219863 (8IP; 2,2 Nm)
20/4 4 20 30,3 40 120 20 SO.T 0836.. 219863 (8IP; 2,2 Nm)
25/5 5 25 35,1 45 130 25 SO.T 0836.. 219863 (8IP; 2,2 Nm)

Сменные пластины SO.T 0836.. и XOEW для GARANT Softcut® HSI № 214902 / 4904 / 4906 / 4908 / 4911

Увеличенная толщина пластины обеспечивает резко более глубокую геометрию стружечной канавки для положительного действия резания и минимизирует склонность к излому.

Материал инструмента:

  • 21 4916 – Cermet.
  • 21 4959 – Длина плоского скоса 3,4 мм.

Примечание: Стандартные значения применения для ae = 0,3×D.

Совместимость по скорости резания и типу материала

Код ISO vc [м/мин] Тип материала
N N N P P P P P H H H H H M M S K
21 4915 700 700 650 ●
21 4916 270 220 180 ●
21 4919 340 270 230 ●
21 4926/4927 240 190 ●
21 4930/4931 200 160 ●
21 4932–21 4937 150 120 ●
21 4949 220 ●
21 4957/4958 280 260 200 120 110 100 80 ●

Характеристики пластин по материалам

Тип Алюминий ST500 ST900 ST1400 Нержавеющая сталь Чугун UNI fz (мм)
21 4915 SOET 083604 PDER HU7810-1 eShop – – – – 0,15
21 4916 CU7530 – eShop – – – 0,12
21 4919 SOMT 083604 PDER HB7520-1 – – eShop – – 0,15
21 4926 HB7510-1 – – – eShop – 0,17
21 4927 SOMT 083608 PDER HB7510-1 – – – eShop – 0,17
21 4930 SOMT 083604 PDER HB7520-1 – – – eShop – 0,15
21 4931 SOMT 083608 PDER HB7520-1 – – – eShop – 0,15
21 4932 SOMT 083604 PDER HB7630 – – – – eShop 0,15
21 4933 SOMT 083608 PDER HB7630 – – – – eShop 0,15
21 4935 SOMT 083604 PDER HB8630 – – – – eShop 0,15
21 4937 SOMT 083608 PDER HB8630 – – – – eShop 0,15
21 4949 SOMT 083604 PDER HB7730-1 – – – – – eShop 0,15
21 4957 HB7830-1 – – – – – – eShop
21 4958 SOMT 083608 PDER HB7830-1 – – – – – – eShop
21 4959 XOEW 0836 PDER-W HB7830-1 – – – – – – eShop

Пластина со сглаживающей кромкой
