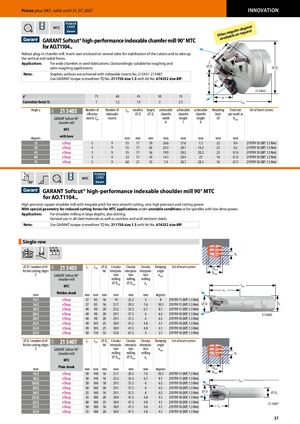

Новые режущие инструменты, производственная мебель и средства защиты Hoffmann Group 2027 - страница 37

Предыдущая страница Следующая страница

Навигация

GARANT Softcut® высокопроизводительная торцевая фреза 90° MTC для AO.T1104..

Прочная навесная торцевая фреза. Гнездо пластины закрыто со всех сторон для стабилизации резцов и восприятия вертикальных и радиальных сил.

Применение:

Для широких фасок в стальных конструкциях. Исключительно подходит для черновых и получистовых операций обработки.

Примечание: Ступенчатые поверхности получаются со сменными пластинами № 215431-215487. Используйте отвертку крутящего момента GARANT TQ № 211750 размер 1,5 с битой № 674252 размер 8IP.

Коэффициент коррекции подачи в зависимости от угла скоса γ

γ (градусы) Коэффициент коррекции fz
75 1
60 1,2
45 1,4
30 2
15 3,5

Спецификации GARANT Softcut 90° торцевая фреза MTC (модель 21 5403)

Угол γ (градусы) Количество эффективных пластин Zeff Количество сменных пластин Ltot (мм) ⌀ D (мм) ⌀ D1 (мм) Достижимая ширина фаски b (мм) Достижимая длина фаски l (мм) Достижимая высота фаски h (мм) Монтажное отверстие ⌀ (мм) Подача на зуб при hmax (мм) Набор винтов для крепления
15 3 9 55 17 70 26,6 27,6 7,2 22 0,4 219799 10 (8IP; 1,5 Nm)
30 3 9 55 17 65 24,3 28,1 14,2 22 0,2 219799 10 (8IP; 1,5 Nm)
45 3 9 55 17 56 19,9 28,2 20,2 22 0,14 219799 10 (8IP; 1,5 Nm)
60 3 9 52 17 45 14,1 28,4 25 16 0,12 219799 10 (8IP; 1,5 Nm)
75 3 9 60 21 35 7,4 28,7 28,3 16 0,11 219799 10 (8IP; 1,5 Nm)

GARANT Softcut® высокопроизводительная углоснимающая фреза 90° MTC для AO.T1104..

Высокоточная квадратная углоснимающая фреза с неправильным шагом зубьев для очень плавного резания, очень высокой точности и мощности резания. Со специальной геометрией для снижения сил резания при применении MTC в нестабильных условиях или для шпинделей с низкой мощностью привода.

Применение:

Для углования на больших глубинах, также для пазовой обработки. Универсальное применение во всех сталях, а также в нержавеющих и кислотоустойчивых сталях.

Примечание: Используйте отвертку крутящего момента GARANT TQ № 211750 размер 1,5 с битой № 674252 размер 8IP.

Спецификации GARANT Softcut 90° углоснимающая фреза MTC с хвостовиком Weldon (модель 21 5405)

⌀ D / количество эффективных режущих кромок Z (мм) L1 (мм) Ltot (мм) ⌀ Ds h6 (мм) Минимальный диаметр при круглой интерполяции ⌀ Dmin (мм) Максимальный диаметр при круглой интерполяции ⌀ Dmax (мм) Глубина интерполяции ap (мм) Максимальный угол врезания αmax (градусы) Набор винтов для крепления
14/1 37 85 16 19 25,3 5 8 219799 11 (8IP; 1,5 Nm)
16/2 37 85 16 21,7 29,3 7,6 10,5 219799 11 (8IP; 1,5 Nm)
18/2 40 90 20 25,2 33,3 6,7 8,1 219799 11 (8IP; 1,5 Nm)
20/2 40 90 20 29,1 37,3 6 6,5 219799 10 (8IP; 1,5 Nm)
20/3 40 90 20 29,1 37,3 6 6,5 219799 10 (8IP; 1,5 Nm)
25/3 49 105 25 38,9 47,3 4,8 4,1 219799 10 (8IP; 1,5 Nm)
25/4 49 105 25 38,9 47,3 4,8 4,1 219799 10 (8IP; 1,5 Nm)
32/5 50 110 32 52,8 61,3 4 2,7 219799 10 (8IP; 1,5 Nm)

Спецификации GARANT Softcut 90° углоснимающая фреза MTC с цилиндрическим хвостовиком (модель 21 5407)

⌀ D / количество эффективных режущих кромок Z (мм) L1 (мм) Ltot (мм) ⌀ Ds h6 (мм) Минимальный диаметр при круглой интерполяции ⌀ Dmin (мм) Максимальный диаметр при круглой интерполяции ⌀ Dmax (мм) Глубина интерполяции ap (мм) Максимальный угол врезания αmax (градусы) Набор винтов для крепления
16/2 50 140 16 21,7 29,3 7,6 10,5 219799 11 (8IP; 1,5 Nm)
18/2 30 140 16 25,2 33,3 6,7 8,1 219799 11 (8IP; 1,5 Nm)
20/2L 30 160 18 29,1 37,3 6 6,5 219799 10 (8IP; 1,5 Nm)
20/2 50 160 20 29,1 37,3 6 6,5 219799 10 (8IP; 1,5 Nm)
20/3 25 160 16 29,1 37,3 6 6,5 219799 10 (8IP; 1,5 Nm)
25/2L 35 180 20 38,9 47,3 4,8 4,1 219799 10 (8IP; 1,5 Nm)
25/2 60 180 25 38,9 47,3 4,8 4,1 219799 10 (8IP; 1,5 Nm)
25/3 30 180 16 38,9 47,3 4,8 4,1 219799 10 (8IP; 1,5 Nm)
25/4 25 180 20 38,9 47,3 4,8 4,1 219799 10 (8IP; 1,5 Nm)
