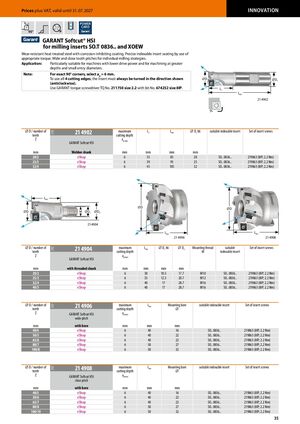

GARANT Softcut® HSI для сменных пластин SO.T 0836.. и XOEW

Износостойкая закаленная сталь с антикоррозионным покрытием. Точное размещение сменной пластины при использовании надлежащего крутящего момента. Широкий и близкий шаг зубьев для индивидуальных стратегий фрезерования.

Применение:

Особенно подходит для машин с низкой мощностью привода и для обработки на большей глубине с малыми диаметрами входа.

Примечание: Для получения точных углов 90°, выберите ap = 6 мм. Для использования всех 4 режущих кромок пластина всегда должна поворачиваться в показанном направлении (против часовой стрелки). Используйте отвертку крутящего момента GARANT TQ № 211750 размер 2,2 с битой № 674252 размер 8IP.

Спецификации GARANT Softcut HSI с хвостовиком Weldon (модель 21 4902)

⌀ D / количество зубьев Z (мм) Максимальная глубина резания ap max (мм) L1 (мм) Ltot (мм) ⌀ Ds h6 (мм) Подходящая сменная пластина Набор винтов для крепления
20/2 6 35 85 20 SO.. 0836.. 219863 (8IP; 2,2 Nm)
25/3 6 39 95 25 SO.. 0836.. 219863 (8IP; 2,2 Nm)
32/4 6 45 105 32 SO.. 0836.. 219863 (8IP; 2,2 Nm)

Спецификации GARANT Softcut HSI с резьбовым хвостовиком (модель 21 4904)

⌀ D / количество зубьев Z (мм) Максимальная глубина резания ap max (мм) Ltot (мм) ⌀ D1 h6 (мм) ⌀ D2 (мм) Резьба монтажа M Подходящая сменная пластина Набор винтов для крепления
20/2 6 30 10,5 17,7 M10 SO.. 0836.. 219863 (8IP; 2,2 Nm)
25/3 6 35 12,5 20,7 M12 SO.. 0836.. 219863 (8IP; 2,2 Nm)
32/4 6 40 17 28,7 M16 SO.. 0836.. 219863 (8IP; 2,2 Nm)
40/5 6 40 17 28,7 M16 SO.. 0836.. 219863 (8IP; 2,2 Nm)

Спецификации GARANT Softcut HSI с монтажным отверстием, широкий шаг (модель 21 4906)

⌀ D / количество зубьев Z (мм) Максимальная глубина резания ap max (мм) Ltot (мм) Монтажное отверстие ⌀ (мм) Подходящая сменная пластина Набор винтов для крепления
40/4 6 40 16 SO.. 0836.. 219863 (8IP; 2,2 Nm)
50/5 6 40 22 SO.. 0836.. 219863 (8IP; 2,2 Nm)
63/6 6 40 22 SO.. 0836.. 219863 (8IP; 2,2 Nm)
80/7 6 50 27 SO.. 0836.. 219863 (8IP; 2,2 Nm)
100/8 6 50 32 SO.. 0836.. 219863 (8IP; 2,2 Nm)

Спецификации GARANT Softcut HSI с монтажным отверстием, близкий шаг (модель 21 4908)

⌀ D / количество зубьев Z (мм) Максимальная глубина резания ap max (мм) Ltot (мм) Монтажное отверстие ⌀ (мм) Подходящая сменная пластина Набор винтов для крепления
40/5 6 40 16 SO.. 0836.. 219863 (8IP; 2,2 Nm)
50/6 6 40 22 SO.. 0836.. 219863 (8IP; 2,2 Nm)
63/7 6 40 22 SO.. 0836.. 219863 (8IP; 2,2 Nm)
80/8 6 50 27 SO.. 0836.. 219863 (8IP; 2,2 Nm)
100/10 6 50 32 SO.. 0836.. 219863 (8IP; 2,2 Nm)
