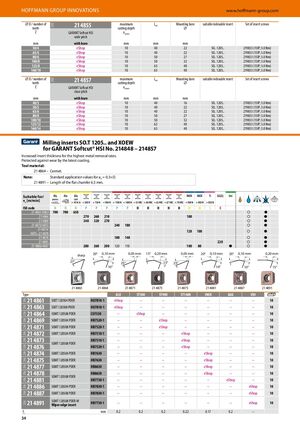

Сменные пластины SO.T 1205.. и XOEW для GARANT Softcut® HSI № 214848 – 214857

Увеличенная толщина пластины для максимальных скоростей съема металла. Защита от износа благодаря новейшему покрытию.

Материал инструмента:

  • 21 4864 – Cermet.
  • 21 4891 – Длина плоского скоса 6,5 мм.

Примечание: Стандартные значения применения для ae = 0,3×D.

Спецификации GARANT Softcut HSI с широким шагом зубьев (модель 21 4855)

⌀ D / количество зубьев Z (мм) Максимальная глубина резания ap max (мм) Ltot (мм) Монтажное отверстие ⌀ (мм) Подходящая сменная пластина Набор винтов для крепления
50/4 10 40 22 SO.. 1205.. 219833 (15IP; 3,0 Nm)
63/4 10 40 22 SO.. 1205.. 219833 (15IP; 3,0 Nm)
80/6 10 50 27 SO.. 1205.. 219833 (15IP; 3,0 Nm)
100/8 10 50 32 SO.. 1205.. 219833 (15IP; 3,0 Nm)
125/8 10 63 40 SO.. 1205.. 219833 (15IP; 3,0 Nm)
160/10 10 63 40 SO.. 1205.. 219833 (15IP; 3,0 Nm)

Спецификации GARANT Softcut HSI с близким шагом зубьев (модель 21 4857)

⌀ D / количество зубьев Z (мм) Максимальная глубина резания ap max (мм) Ltot (мм) Монтажное отверстие ⌀ (мм) Подходящая сменная пластина Набор винтов для крепления
40/3 10 40 16 SO.. 1205.. 219833 (15IP; 3,0 Nm)
50/5 10 40 22 SO.. 1205.. 219833 (15IP; 3,0 Nm)
63/6 10 40 22 SO.. 1205.. 219833 (15IP; 3,0 Nm)
80/8 10 50 27 SO.. 1205.. 219833 (15IP; 3,0 Nm)
100/10 10 50 32 SO.. 1205.. 219833 (15IP; 3,0 Nm)
125/12 10 63 40 SO.. 1205.. 219833 (15IP; 3,0 Nm)
160/14 10 63 40 SO.. 1205.. 219833 (15IP; 3,0 Nm)

Совместимость по скорости резания и типу материала

Код ISO vc [м/мин] Тип материала
N N N P P P P P H H H H H M M S K
21 4861/4863 700 700 650 ●
21 4864 270 260 210 100 ●
21 4869 340 320 270 ●
21 4873/4872 240 180 ●
21 4874/4875–21 4878 120 100 ●
21 4876 180 140 ●
21 4881 220 ●
21 4886/4887 280 260 200 120 110 100 80 ●

Характеристики пластин по материалам

Тип Алюминий ST500 ST900 ST1400 Нержавеющая сталь Чугун UNI fz (мм)
21 4861 SOET 120504 PDER HU7810-1 eShop – – – – 0,2
21 4863 SOET 120508 PDER HU7810-1 eShop – – – – 0,2
21 4864 SOMT 120508 PDER CU7530 – eShop – – – 0,2
21 4869 SOMT 120504 PDER HB7520-1 – – eShop – – 0,2
21 4871 SOMT 120508 PDER HB7520-1 – – eShop – – 0,2
21 4872 SOMT 120504 PDER HB7510-1 – – – eShop – 0,22
21 4873 SOMT 120508 PDER HB7510-1 – – – eShop – 0,22
21 4874 SOMT 120504 PDER HB7630 – – – – eShop 0,17
21 4875 SOMT 120508 PDER HB7630 – – – – eShop 0,17
21 4876 HB7520-1 – – – eShop – 0,17
21 4877 SOMT 120504 PDER HB8630 – – – – eShop 0,17
21 4878 SOMT 120508 PDER HB8630 – – – – eShop 0,17
21 4881 HB7730-1 – – – – eShop 0,2
21 4886 SOMT 120504 PDER HB7830-1 – – – – – 0,2
21 4887 SOMT 120508 PDER HB7830-1 – – – – – 0,2
21 4891 SOMT 120508 PDER-W HB7730-1 – – – – – eShop

Пластина со сглаживающей кромкой
