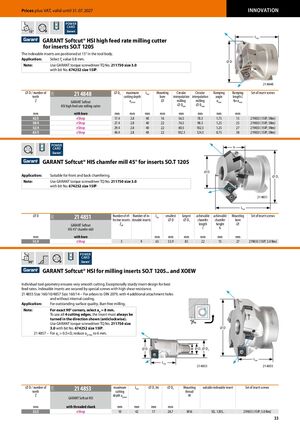

Новые режущие инструменты, производственная мебель и средства защиты Hoffmann Group 2027 - страница 33

Предыдущая страница Следующая страница

Навигация

GARANT Softcut® HSI высокопроизводительная фреза для скоростной подачи для пластин SO.T 1205

Пластины для замены расположены под углом 15° в корпусе инструмента.

Применение: Выберите значение fz 0,8 мм.

Примечание: Используйте отвертку динамометрическую GARANT TQ № 211750 размер 3,0 с насадкой № 674252 размер 15IP.

⌀ D / количество зубьев Z, мм 21O GARANT Softcut HSI высокопроизводительная фреза скоростной подачи с отверстием ⌀ D3, мм Максимальная глубина резания ap max, мм Ltot, мм Крепежное отверстие ⌀, мм Круговая интерполяционная фрезеровка ⌀ Dmin, мм Круговая интерполяционная фрезеровка ⌀ Dmax, мм Угол компенсации αmax, мм Длина компенсации L для αmax, мм Набор винтов пластины
42/3 eShop 17,4 2,8 40 16 56,5 78,3 1,75 15 219833 (15IP; 3 Nm)
50/4 eShop 27,4 2,8 40 22 76,5 98,3 1,25 25 219833 (15IP; 3 Nm)
52/4 eShop 29,4 2,8 40 22 80,5 102,3 1,25 27 219833 (15IP; 3 Nm)
63/5 eShop 40,4 2,8 40 22 102,3 124,3 0,75 38 219833 (15IP; 3 Nm)

GARANT Softcut® HSI фреза для снятия фаски 45° для пластин SO.T 1205

Применение: Подходит для переднего и заднего снятия фаски.

Примечание: Используйте отвертку динамометрическую GARANT TQ № 211750 размер 3,0 с насадкой № 674252 размер 15IP.

⌀ D, мм 21O GARANT Softcut HSI фреза для снятия фаски 45° с отверстием Количество эффективных пластин Zeff Количество устанавливаемых пластин Ltot, мм Наименьший ⌀ D, мм Наибольший ⌀ D1, мм Достижимая длина фаски l, мм Достижимая высота фаски h, мм Крепежное отверстие ⌀, мм Набор винтов пластины
53,9 eShop 3 9 65 53,9 85 22 15 27 219833 (15IP; 3,0 Nm)

GARANT Softcut® HSI для пластин SO.T 1205.. и XOEW

Индивидуальная геометрия инструмента обеспечивает очень плавное резание. Исключительно прочная конструкция пластины для лучшей подачи. Пластины для замены закреплены специальными винтами с высокой сопротивляемостью срезу.

21 4855 Размер 160/10/4857 Размер 160/14 – Для оправок по DIN 2079 с 4 дополнительными крепежными отверстиями без внутреннего охлаждения.

Применение: Для выдающегося качества поверхности. Фрезеровка без заусенцев.

Примечание: Для точных углов 90°, выберите ap = 8 мм. Для использования всех 4 режущих кромок пластина всегда должна поворачиваться в направлении, показанном (против часовой стрелки). Используйте отвертку динамометрическую GARANT TQ № 211750 размер 3,0 с насадкой № 674252 размер 15IP.

21 4857 – Для ae > 0,5×D уменьшите ap max до 6 мм.

⌀ D / количество зубьев Z, мм 21O GARANT Softcut HSI с резьбовым хвостовиком Максимальная глубина резания ap max, мм Ltot, мм ⌀ D1 h6, мм ⌀ D2, мм Резьба крепежного отверстия M Подходящая пластина для замены Набор винтов пластины
32/2 eShop 10 42 17 28,7 M16 SO.. 1205.. 219833 (15IP; 3,0 Nm)
