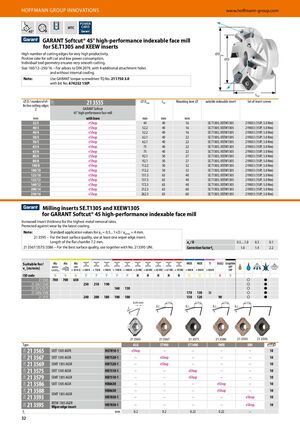

GARANT Softcut® 45° высокопроизводительная торцевая фреза для пластин SE.T1305 и XEEW

Высокое количество режущих кромок для очень высокой производительности. Положительный передний угол для мягкого среза и низкого энергопотребления. Индивидуальная геометрия инструмента обеспечивает очень плавное резание. Размеры 160/12–250/16 – Для оправок по DIN 2079 с 4 дополнительными крепежными отверстиями без внутреннего охлаждения.

Примечание: Используйте отвертку динамометрическую GARANT TQ № 211750 размер 3,0 с насадкой № 674252 размер 15IP.

⌀ D / количество эффективных режущих кромок Z, мм 21O GARANT Softcut 45° высокопроизводительная торцевая фреза с отверстием ⌀ Dmax, мм Ltot, мм Крепежное отверстие ⌀, мм Подходящая пластина для замены Набор винтов пластины
32/3 eShop 44 40 16 SE.T1305; XEEW1305 219833 (15IP; 3,0 Nm)
40/3 eShop 52,2 40 16 SE.T1305; XEEW1305 219833 (15IP; 3,0 Nm)
40/4 eShop 52,2 40 16 SE.T1305; XEEW1305 219833 (15IP; 3,0 Nm)
50/4 eShop 62,1 40 22 SE.T1305; XEEW1305 219833 (15IP; 3,0 Nm)
50/5 eShop 62,1 40 22 SE.T1305; XEEW1305 219833 (15IP; 3,0 Nm)
63/4 eShop 75 40 22 SE.T1305; XEEW1305 219833 (15IP; 3,0 Nm)
63/6 eShop 75 40 22 SE.T1305; XEEW1305 219833 (15IP; 3,0 Nm)
80/6 eShop 92,1 50 27 SE.T1305; XEEW1305 219833 (15IP; 3,0 Nm)
80/8 eShop 92,1 50 27 SE.T1305; XEEW1305 219833 (15IP; 3,0 Nm)
100/8 eShop 112,2 50 32 SE.T1305; XEEW1305 219833 (15IP; 3,0 Nm)
100/10 eShop 112,2 50 32 SE.T1305; XEEW1305 219833 (15IP; 3,0 Nm)
125/10 eShop 137,3 63 40 SE.T1305; XEEW1305 219833 (15IP; 3,0 Nm)
125/12 eShop 137,3 63 40 SE.T1305; XEEW1305 219833 (15IP; 3,0 Nm)
160/12 eShop 172,3 63 40 SE.T1305; XEEW1305 219833 (15IP; 3,0 Nm)
200/14 eShop 212,3 63 60 SE.T1305; XEEW1305 219833 (15IP; 3,0 Nm)
250/16 eShop 262,3 63 60 SE.T1305; XEEW1305 219833 (15IP; 3,0 Nm)

Пластины SE.T1305 и XEEW1305 для GARANT Softcut® 45 высокопроизводительной торцевой фрезы

Увеличенная толщина пластины для максимальных объемов удаления металла. Защищена от износа новейшим покрытием.

Примечание: Стандартные значения применения для ae = 0,5... 1×D / apmax = 4 мм. 21 3595 – Для лучшего качества поверхности используйте по крайней мере одну пластину с режущей кромкой. Длина плоской фаски 7,2 мм. 21 3567/3575/3586 – Для лучшего качества поверхности используйте вместе с № 213595 UNI.

Подходящий для / vc [м/мин] ISO код N N N P P P P P H H H H H M M S K ae/D Коэффициент коррекции fz
21 3565 700 700 650 – ○ ● 0,5 ... 1,0 1,0
21 3567/3569 – 250 210 190 – 0,3 1,4
21 3575/3579 – 160 130 – 0,1 2,2
21 3586/3588 – 170 130 30 – ○ ●
21 3593 – 240 200 180 100 100 – 150 120 – 90 ○ ●
Тип 21 3565
ALU
0,05 мм
25°		 21 3567
ST900
0,15 мм
15°		 21 3575
ST1400
0,15 мм
15°		 21 3586
INOX
0,15 мм
15°		 21 3593
UNI
0,15 мм
15°		 21 3595
Пластина с вспомогательной кромкой
21 3565 SEET 1305 AGFR HU7810-1 eShop – – – – – 10
21 3567 SEET 1305 AGSR HB7520-1 – eShop – – – 10
21 3569 SEMT 1305 AGSR HB7520-1 – eShop – – – 10
21 3575 SEET 1305 AGSR HB7510-1 – – eShop – – – 10
21 3579 SEMT 1305 AGSR HB7510-1 – – eShop – – – 10
21 3586 SEET 1305 AGSR HB8630 – – eShop – – 10
21 3588 SEMT 1305 AGSR HB8630 – – eShop – – 10
21 3593 XEEW 1305 AGER
HB7830-1		 – – – – eShop 10
21 3595 Пластина с вспомогательной кромкой
HB7830-1		 – – – – eShop 10
fz, мм 0,2 0,2 0,22 0,22 –
