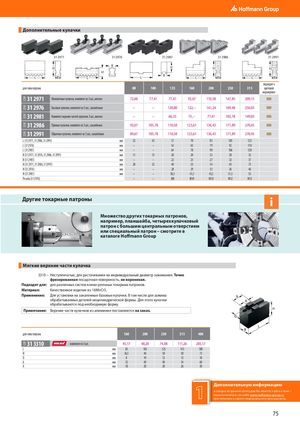

Дополнительные кулачки
| 31 2971 | 31 2976 | 31 2981 | 31 | 2986 | 31 2991 | |||||
| H | B H | H | H | H | ||||||
| L | B | L | L | B | L | B | L | B | ||
| для типа патрона | 80 | 100 | 125 | 160 | 200 | 250 | 315 | подходит к цветовой маркировке | ||
| 32W 31 2971 | Монолитные кула | чки, комплект из 3 шт., мягкие | 72,60 | 77,41 | 77,41 | 92,07 | 110,58 | 147,85 | 209,15 | |
| 32W 31 2976 | Базовые кулачки, | комплект из 3 шт., закалённые | – | – | 120,80 | 122,– | 141,24 | 169,48 | 256,03 | |
| 32W 31 2981 | Комплект верхни | х частей кулачков 3 шт., мягкие | – | – | 66,35 | 75,– | 77,41 | 105,78 | 149,05 | |
| 32W 31 2986 | Прямые кулачки, | комплект из 3 шт., закалённые | 92,07 | 105,78 | 110,58 | 125,61 | 136,43 | 171,89 | 270,45 | |
| 32W 31 2991 | Обратные кулачк | и, комплект из 3 шт., закалённые | 89,67 | 105,78 | 110,58 | 125,61 | 136,43 | 171,89 | 270,45 | |
| L(31 2971,31 2986,31 29 | 91) | мм | 32 | 42 | 51 | 70 | 85 | 105 | 125 | |
| L(31 2976) | мм | – | – | 54 | 65 | 79 | 92 | 110 | ||
| L(31 2981) | мм | – | – | 64 | 78 | 90 | 106 | 120 | ||
| B(31 2971,31 2976,31 29 | 86,31 2991) | мм | 11 | 15 | 20 | 20 | 25 | 28 | 32 | |
| B(31 2981) | мм | – | – | 22 | 25 | 27 | 32 | 37 | ||
| H(31 2971,31 2986,31 29 | 91) | мм | 28 | 32 | 40 | 53 | 54 | 63 | 73 | |
| H(31 2976) | мм | – | – | 28 | 29 | 33 | 36 | 40 | ||
| H(31 2981) | мм | – | – | 38,5 | 41,5 | 43,5 | 51,5 | 55 | ||
| Резьба(31 2976) | – | – | M8 | M10 | M10 | M12 | M12 |
Другие токарные патроны i
Множество других токарных патронов,
например, планшайба, четырехкулачковый
патрон с большим центральным отверстием
или специальный патрон – смотрите в
каталоге Hoffmann Group
Мягкие верхние части кулачка
3310 – Неступенчатые, для растачивания на индивидуальный диаметр зажимания. Точно фрезерованная посадочная поверхность, не вороненая.
| Подходит для: | для различных систем клино-реечных токарных патронов. |
| Материал: | Качественное изделие из 16MnCr5. |
| Применение: | Для установки на закаленные базовые кулачки. В том числе для зажима |
| обрабатываемых деталей нецилиндрической формы. Для этого кулачки | |
| обрабатываются под необходимую форму. | |
| Примечание: | Верхние части кулачков из алюминия поставляются на заказ. |
| для типа патрона | 160 | 200 | 250 | 315 | 400 | ||
| 32R 31 3310 | комплект из 3 шт. | 45,17 | 48,20 | 74,08 | 111,26 | 205,17 | |
| L | мм | 85 | 105 | 125 | 145 | 180 | |
| H | мм | 36,5 | 40 | 50 | 50 | 73 | |
| D | мм | 8 | 10 | 12 | 12 | 18 | |
| b | мм | 32 | 40 | 40 | 54 | 60 | |
| A | мм | 18 | 20 | 20 | 26 | 30 |
Дополнительную информацию и товары из данной категории Вы можете найти в томе 1 нашего каталога, на сайте www.hoffmann-group.ru или получить у своего персонального консультанта.
