Каталог Hoffmann Group токарный инструмент - страница 74

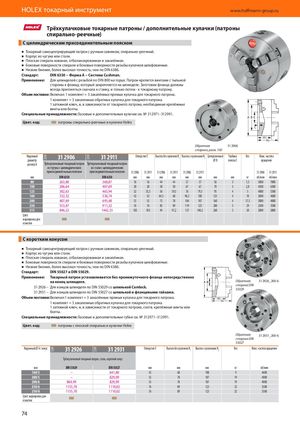

32W 32W 32W 32W HOLEX токарный инструмент www.hoffmann-group.ru ​  Трёхкулачковые токарные патроны / дополнительные кулачки (патроны спирально-реечные) С цилиндрическим присоединительным пояском ​ „„ Токарный самоцентрирующий патрон с ручным зажимом, спирально-реечный. „„ Корпус из чугуна или стали. „„ Плоская спираль кованая, отбалансированная и закалённая. „„ Боковые поверхности спирали и боковые поверхности резьбы кулачков шлифованные. „„ Низкие биения, более высокая точность, чем по DIN 6386. Стандарт: DIN 6350 − Форма А − Система Cushman. Применение: Для шпинделей с резьбой по DIN 800 на торце. Патрон крепится винтами с тыльной стороны к фланцу, который закрепляется на шпинделе. Заготовки фланца должны всегда пригоняться сначала к станку, и только потом - к токарному патрону. Объем поставки: Включая: 1 комплект = 3 закалённых прямых кулачка для токарного патрона. 1 комплект = 3 закаленных обратных кулачка для токарного патрона. 1 затяжной ключ, и, в зависимости от токарного патрона, необходимые крепёжные винты или болты. Специальные принадлежности: Базовые и дополнительные кулачки см. № 312971–312991. A BE Цвет. код:   патроны спирально-реечные и кулачки Holex C H1 H2 Обратная 31 2906 сторона, разм. 100 Наружныйдиаметр 31 2906 31 2911 Отверстие E Высота без ­кулачков H1 Высота с ­кулачками H2 ЦентровочныйØB Глубина­пояска СВес Макс. частота­вращения размер A Трёхкулачковый токарный патрон Трёхкулачковый токарный патрон из чугуна с цилиндрическим из стали с цилиндрическим ­присоединительным пояском ­присоединительным пояском 31 2906 31 2911 31 2906 31 2911 31 2906 31 2911 ​ ​ ​ 31 2906 31 2911 мм DIN 6350 DIN 6350 мм мм мм мм мм мм мм мм кг об/мин об/мин 80 263,80 360,87 16 16 44 44 57 57 56 3 1,5 5000 7000 100 286,64 407,69 20 20 50 50 67 67 70 3 2,8 4500 6300 125 302,63 465,94 32 35,5 56 59,5 76 79,5 95 4 5 4000 5500 160 332,32 536,74 42 42 64,5 68 96,5 100 125 4 10 3600 4600 200 407,69 695,48 55 55 75 78 104 107 160 4 17,5 3000 4000 250 553,87 911,32 76 76 85 89 119 123 200 5 29 2500 3500 315 846,22 1442,35 103 103 94 97,2 137 140,2 260 5 50 2000 2800 Цвет. маркировка для ​ ​ ​ ​ ​ ​ ​ ​ ​ ​ ​ ­оснастки С коротким конусом ​ „„ Токарный самоцентрирующий патрон с ручным зажимом, спирально-реечный. „„ Корпус из чугуна или стали. „„ Плоская спираль кованая, отбалансированная и закалённая. „„ Боковые поверхности спирали и боковые поверхности резьбы кулачков шлифованные. „„ Низкие биения, более высокая точность, чем по DIN 6386. Стандарт: DIN 55027 и DIN 55029. Применение: Токарный патрон устанавливается без промежуточного фланца непосредственно на конец шпинделя. Обратная 31 2926_200-6 31 2926 – Для концов шпинделя по DIN 55029 со шпилькой Camlock. сторона DIN55029 31 2931 – Для концов шпинделя по DIN 55027 со шпилькой и фланцевыми гайками. Объем поставки:Включая:1 комплект = 3 закалённых прямых кулачка для токарного патрона. 1 комплект = 3 закаленных обратных кулачка для токарного патрона. 1 затяжной ключ, и, в зависимости от токарного патрона, соотв. крепёжные винты или болты. Специальные принадлежности: Базовые и дополнительные губки см. № 312971–312991. Цвет. код:   патроны с плоской спиралью и кулачки Holex Обратная 31 2931_200-6 сторона DIN 55027 Наружный Ø A / конус 31 2926 31 2931 Отверстие E Высота без кулачков H1 Высота с кулачками H2 Вес Макс. частота ­вращения Трёхкулачковый токарный патрон, сталь, короткий конус мм DIN 55029 DIN 55027 мм мм мм кг об/мин 160/5 – 641,80 42 68 100 9 4600 200/5 – 829,09 55 78 107 19 4000 200/6 864,49 829,09 55 78 107 19 4000 250/6 1155,70 1110,02 76 89 123 32 3500 250/8 1155,70 1110,02 76 89 123 32 3500 Цвет. маркировка дляоснастки ​ ​ ​ ​ ​ 74
