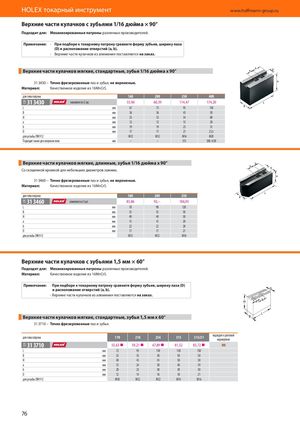

32R32R32R HOLEX токарный инструмент www.hoffmann-group.ru ​Верхние части кулачков с зубьями 1/16 дюйма × 90° Подходит для: Механизированные патроны различных производителей. Примечание: - П ри подборе к токарному патрону сравните форму зубьев, ширину паза (D) и расположение отверстий (a, b). - Верхние части кулачков из алюминия поставляются на заказ. Верхние части кулачков мягкие, стандартные, зубья 1/16 дюйма х 90° 31 3430 – Точно фрезерованные паз и зубья, не вороненые. Материал: Качественное изделие из 16MnCr5. для типа патрона 160 200 250 400 31 3430 комплект из 3 шт. 55,96 60,39 114,47 174,20 Lмм 67 75 95 130 Bмм 36 36 45 50 Hмм 53 53 54 80 aмм 12 12 15 20 bмм 19 19 25 31 Dмм 17 17 21 25,5 для резьбы DIN 912 M12 M12 M16 M20 Подходит также для патронов типа мм – – 315 500 / 630 Верхние части кулачков мягкие, длинные, зубья 1/16 дюйма х 90° Со скошенной кромкой для небольших диаметров зажима. 31 3460 – Точно фрезерованные паз и зубья, не вороненые. Материал: Качественное изделие из 16MnCr5. для типа патрона 160 200 250 31 3460 комплект из 3 шт. 83,86 92,– 106,93 Lмм 78 98 120 Bмм 35 35 50 Hмм 40 40 50 aмм 15 15 20 bмм 22 22 28 Dмм 17 17 21 для резьбы DIN 912 M12 M12 M16 ​Верхние части кулачков с зубьями 1,5 мм × 60° Подходит для: Механизированные патроны различных производителей. Материал: Качественное изделие из 16MnCr5. Примечание: - При подборе к токарному патрону сравните форму зубьев, ширину паза (D) и расположение отверстий (a, b). - Верхние части кулачков из алюминия поставляются на заказ. Верхние части кулачков мягкие, стандартные, зубья 1,5 мм х 60° 31 3710 – Точно фрезерованные паз и зубья. для типа патрона 170 210 254 315 315/21 подходит к цветовоймаркировке 31 3710 55,63  59,21  67,89  81,52 83,72  Lмм 72 95 110 130 130 ​ Bмм 32 35 50 50 50 ​ Hмм 40 45 45 50 58 ​ aмм 15 24 30 40 39 ​ bмм 20 25 30 30 30 ​ Dмм 12 14 16 18 21 ​ для резьбы DIN 912 M10 M12 M12 M14 M16 ​ 76
