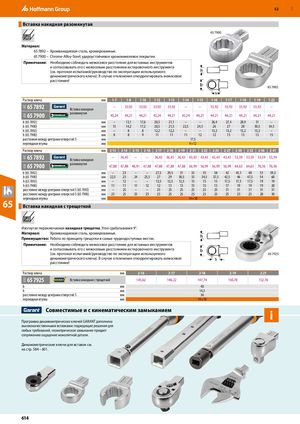

Вставка накидная разомкнутая
Материал: 65 7892 – Хромванадиевая сталь, хромированные. 65 7900 – Chrome-Alloy-Steel; удароустойчивое хромоникелевое покрытие.
Примечание: Необходимо соблюдать межосевое расстояние для вставных инструментов
- согласовывать его с межосевым расстоянием юстировочного инструмента
(см. протокол испытаний/руководство по эксплуатации используемого динамометрического ключа). В случае отклонения откорректировать межосевое расстояние! 65 7892
| Раствор ключа | мм | 1-7 | 1-8 | 1-10 | 1-12 | 1-13 | 1-14 | 1-15 | 1-16 | 1-17 | 1-18 | 1-19 | 1-22 | ||||
| 61E 65 7892 | Вставка накидная | – | 33,92 | 33,92 | 33,92 | 33,92 | – | – | 33,92 | 33,92 | 33,92 | 33,92 | – | ||||
| 63A 65 7900 | разомкнутая | 45,24 | 44,21 | 44,21 | 45,24 | 44,21 | 45,24 | 44,21 | 44,21 | 44,21 | 44,21 | 44,21 | 44,21 | ||||
| b (65 7892) | мм | – | 13,1 | 17,6 | 20,3 | 21,1 | – | – | 26,4 | 27,4 | 28,9 | 31 | – | ||||
| b (65 7900) | мм | 13 | 14,2 | 17,2 | 20,5 | 21,5 | 22,5 | 24,5 | 26 | 27 | 28 | 30,5 | 34,5 | ||||
| h (65 7892) | мм | – | 8 | 8 | 12,2 | 12,2 | – | – | 13,2 | 13,2 | 13,2 | 13,2 | – | ||||
| h (65 7900) | мм | 8 | 8 | 9 | 11 | 11 | 11 | 12 | 12 | 13 | 13 | 13 | 15 | ||||
| расстояние между ц | ентрами отвер | стий S | мм | 17,5 | |||||||||||||
| переходная втулка | мм | 9×1 | 2 | ||||||||||||||
| Раствор ключа | мм | 2-13 | 2-14 | 2-15 2-16 | 2-17 | 2-18 | 2-19 | 2-21 | 2-22 | 2-24 | 2-27 | 2-30 | 2-3 | 2 2-36 | 2-41 | ||
| 61E 65 7892 | Вставка накидная | – | 36,43 | – – | 36,43 | 36,43 | 36,43 | 43,4 | 3 43,43 | 43,43 | 43,43 | 53,59 | 53, | 59 53,59 | 53,59 | ||
| 63A 65 7900 | разомкнутая | 47,88 | 47,88 | 48,91 47,88 | 47,88 | 47,88 | 47,88 | 56,9 | 9 56,99 | 56,99 | 56,99 | 64,63 | 64, | 63 70,36 | 70,36 | ||
| b (65 7892) | мм | – | 23 | – – | 27,5 | 29,5 | 31 | 33 | 35 | 38 | 42 | 45,1 | 48 | 53 | 59,3 | ||
| b (65 7900) | мм | 22,5 | 23 | 24 25,5 | 27 | 29 | 30,5 | 33 | 34,5 | 37,5 | 42,5 | 46 | 47, | 5 54 | 60 | ||
| h (65 7892) | мм | – | 12 | – – | 12,5 | 12,5 | 12,5 | 15 | 15 | 15 | 17,5 | 17,5 | 17, | 5 19 | 19 | ||
| h (65 7900) | мм | 11 | 11 | 11 12 | 12 | 13 | 13 | 15 | 15 | 15 | 17 | 19 | 19 | 19 | 20 | ||
| расстояние между ц | ентрами отвер | стий S (65 7892) | мм | – | 25 | – – | 25 | 25 | 25 | 25 | 25 | 25 | 31 | 31 | 31 | 31 | 31 |
| расстояние между | центрами отвер | стий S (65 7900) | мм | 25 | 25 | 25 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 28 | 30 |
| переходная втулка | мм | 1 | 4×1 | 8 |
65 переходная втулка мм 14×18
Вставка накидная с трещоткой
Изогнутая переключаемая накидная трещотка. Угол срабатывания 9°.
Материал: Хромванадиевая сталь, хромированные.
Преимущество: Работа по принципу трещотки в самых труднодоступных местах.
Примечание: Необходимо соблюдать межосевое расстояние для вставных инструментов
- согласовывать его с межосевым расстоянием юстировочного инструмента
(см. протокол испытаний/руководство по эксплуатации используемого 65 7925 динамометрического ключа). В случае отклонения откорректировать межосевое s расстояние!
| Раствор ключа | мм | 2-16 | 2-17 | 2-18 | 2-19 | 2-21 | |
| 63O 65 7925 | Вставка накидная с трещоткой | 145,62 | 146,22 | 147,74 | 150,78 | 152,76 | |
| b | мм | 40 | |||||
| h | мм | 14,3 | |||||
| расстояние между це | нтрами отверстий S | мм | 36 | ||||
| переходная втулка | мм | 14×18 |
Совместимые с кинематическим замыканием i
Программа динамометрических ключей GARANT дополнена высококачественными вставками: подходящие решения для любых требований, геометрическое замыкание придает сопряжению ощущение монолитной детали. Динамометрические ключи для вставок см. на стр. 584 – 601.
