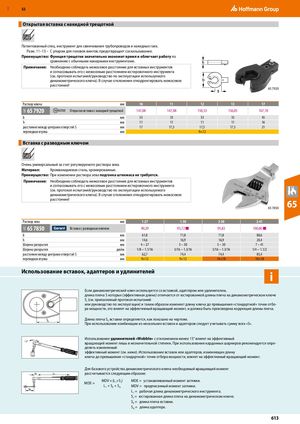

Каталог Hoffmann Group ручной и измерительный инструмент - страница 612

Предыдущая страница Следующая страница

Навигация

RUE 66F61E 52 Открытая вставка с накидной трещоткой ​   Патентованный спец. инструмент для свинчивания трубопроводов и накидных гаек. Разм. 11–13 – С упором для головок винтов; предотвращает соскальзывание. Преимущество: Функция трещотки значительно экономит время и облегчает работу по сравнению с обычными накидными инструментами. Примечание: Необходимо соблюдать межосевое расстояние для вставных инструментов и согласовывать его с межосевым расстоянием юстировочного инструмента (см. протокол испытаний/руководство по эксплуатации используемого динамометрического ключа). В случае отклонения откорректировать межосевое расстояние! 65 7920 Раствор ключа мм 10 11 12 13 17 65 7920 Открытая вставка с накидной трещоткой 147,08 147,08 150,53 156,05 167,10 b мм 33 33 33 33 45 h мм 11 11 11 11 16 расстояние между центрами отверстий S мм 17 17,5 17,5 17,5 21 переходная втулка мм 9×12 Вставка с разводным ключом ​   Очень универсальный за счет регулируемого раствора зева. Материал: Хромванадиевая сталь, хромированные. Преимущество: При изменении раствора зева подгонка штихмаса не требуется. Примечание: Необходимо соблюдать межосевое расстояние для вставных инструментов и согласовывать его с межосевым расстоянием юстировочного инструмента (см. протокол испытаний/руководство по эксплуатации используемого динамометрического ключа). В случае отклонения откорректировать межосевое расстояние! 65 7850 65 Раствор зева мм 1-27 1-30 2-30 2-41 65 7850 Вставка с разводным ключом 90,29 93,72 ■ 95,83 100,06 ■ b мм 61,8 71,8 71,8 88,6 h мм 14,6 16,9 16,9 20,4 Ширина раскрытия мм 4 – 27 5 – 30 5 – 30 7 – 41 Ширина раскрытия дюйм 1/8 − 1.1/16 3/16 − 1.3/16 3/16 − 1.3/16 1/4 − 1.1/2 расстояние между центрами отверстий S мм 62,7 74,4 74,4 85,4 переходная втулка мм 9×12 9×12 14×18 14×18 Использование вставок, адаптеров и удлинителей i Если динамометрический ключ используется со вставкой, адаптером или удлинителем, длина плеча S которых (эффективная длина) отличается от юстированной длины плеча на динамометрическом ключе SJ (см. прилагаемый протокол испытаний или руководство по эксплуатации) и таким образом изменяет длину ключа до превышения «стандартной» точки отбо- ра мощности, это влияет на эффективный вращающий момент, и должна быть произведена коррекция длины плеча. SSE Длина плеча SE вставки определяется, как показано на чертеже. При использовании комбинации из нескольких вставок и адаптеров следует учитывать сумму всех «S». Использование удлинителей «Wobble» с отклонением менее 15° влияет на эффективный 15° вращающий момент лишь в незначительной степени. При использовании карданных шарниров рекомендуется опре- делить измененный эффективный момент (см. ниже). Использование вставок или адаптеров, изменяющих длину ключа до превышения «стандартной» точки отбора мощности, влияет на эффективный вращающий момент. Для базового устройства динамометрического ключа необходимый вращающий момент рассчитывается следующим образом: MDE = MDV × (L1+SJ)L1 + SE + SAMDE = устанавливаемый момент затяжки.MDV = предписанный момент затяжки. L1 = рабочая длина динамометрического инструмента. SJ = юстированная длина плеча на динамометрическом ключе. SE = длина плеча вставки. SA = длина адаптера. 613
