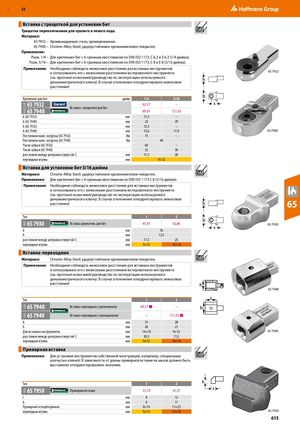

Каталог Hoffmann Group ручной и измерительный инструмент - страница 614
Навигация
Режущие и зажимные инструменты Hoffmann Group 2026
Средства индивидуальной защиты Hoffmann Group 2026
Каталог Hoffmann Group токарный инструмент
Каталог Hoffmann Group запасные части, оснастка и СИЗ
Каталог Hoffmann Group режущий и вспомогательный инструмент
Вставка с трещоткой для установки бит
Трещотка переключаемая для правого левого хода.
Материал: 65 7932 – Хромванадиевая сталь, хромированные. 65 7940 – Chrome-Alloy-Steel; удароустойчивое хромоникелевое покрытие.
Применение: Разм. 1/4 – Для крепления бит с 6-гранным хвостовиком по DIN ISO 1173, C 6,3 E 6,3 (1/4 дюйма). Разм. 5/16 – Для крепления бит с 6-гранным хвостовиком по DIN ISO 1173, C 8 E 8 (5/16 дюйма).
Примечание: Необходимо соблюдать межосевое расстояние для вставных инструментов
- согласовывать его с межосевым расстоянием юстировочного инструмента 65 7932
(см. протокол испытаний/руководство по эксплуатации используемого динамометрического ключа). В случае отклонения откорректировать межосевое расстояние!
| Крепление для бит | дюйм | 1/4 | 5/16 |
| 65 7932 | 62,57 | – | |
| Вставка с трещоткой для бит 65 7940 | |||
| 89,01 | 121,03 | ||
| b (65 7932) | мм | 17,5 | – |
| b (65 7940) | мм | 22 | 29 |
| h (65 7932) | мм | 12,4 | – |
| h (65 7940) | мм | 13,6 | 65 7940 17,9 |
| Постоянная макс. нагрузка (65 7932) | Нм | 15 | – |
| Постоянная макс. нагрузка (65 7940) | Нм | 40 | |
| Число зубьев (65 7932) | 60 | – | |
| Число зубьев (65 7940) | 22 | 30 | |
| расстояние между центрами отверстий S | мм | 17,5 | 28 |
| переходная втулка | мм | 9×12 |
Вставка для установки бит 5/16 дюйма Материал: Chrome-Alloy-Steel; удароустойчивое хромоникелевое покрытие. Применение: Для крепления бит с 6-гранным хвостовиком по DIN ISO 1173 C 8 (5/16 дюйма). Примечание: Необходимо соблюдать межосевое расстояние для вставных инструментов
- согласовывать его с межосевым расстоянием юстировочного инструмента
(см. протокол испытаний/руководство по эксплуатации используемого динамометрического ключа). В случае отклонения откорректировать межосевое 65 расстояние!
| Тип | 1 | 2 | |||
| 65 7930 | Вставка-держатель для бит | 45,97 | 62,86 | ||
| 65 7930 |
| b | мм | 16 | ||
| h | мм | 12,5 | ||
| расстояние между центрами отверстий S | мм | 17,5 | 25 | |
| переходная втулка | мм | 9×12 | 14×18 |
Вставка-переходник Материал: Chrome-Alloy-Steel; удароустойчивое хромоникелевое покрытие. Примечание: Необходимо соблюдать межосевое расстояние для вставных инструментов
- согласовывать его с межосевым расстоянием юстировочного инструмента
(см. протокол испытаний/руководство по эксплуатации используемого динамометрического ключа). В случае отклонения откорректировать межосевое расстояние! 65 7948
Тип 1 2
| 65 7948 | Вставка-переходник с увеличением | 69,77 ■ | – | ||
| 65 7949 | Вставка-переходник с уменьшением | – | 111,92 ■ | ||
| b | мм | 31 | 28 | ||
| h | мм | 26 | 21 | ||
| Для вставных инструментов | мм | 14×18 | 65 7949 9×12 | ||
| расстояние между центрами отверстий S | мм | 30,5 | 21,5 | ||
| переходная втулка | мм | 9×12 | 14×18 |
Приварная вставка Применение: Для установки инструментов собственной конструкции, например, специальных изогнутых ключей. В зависимости от длины приварной вставки на шкале должно быть выставлено откорректированное значение.
| Тип | 1 | 2 | |
| 63A 65 7950 Приварная вставка | 33,19 | 41,57 | |
| l | мм | 8 | 12 |
| h | мм | 8 | 11 |
| Приварной четырёхгранник | мм | 8×14 | 11×25 |
| переходная втулка | мм | 9×12 | 14×18 |
