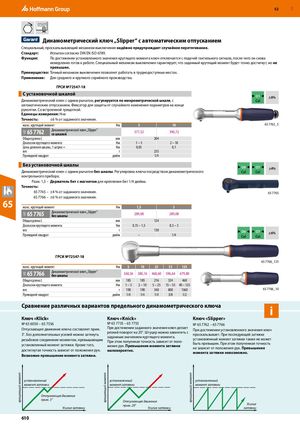

Динамометрический ключ „Slipper“ с автоматическим отпусканием
Специальный, проскальзывающий механизм выключения надёжно предупреждает случайное перетягивание.
Стандарт: Испытан согласно DIN EN ISO 6789.
Функция: По достижении установленного значения крутящего момента ключ отключается с подачей тактильного сигнала, после чего он снова немедленно готов к работе. Специальный механизм выключения гарантирует, что заданный крутящий момент будет точно достигнут, но не превышен.
Преимущество: Точный механизм выключения позволяет работать в труднодоступных местах.
Применение: Для среднего и крупного серийного производства. ГРСИ №72547-18
С установочной шкалой
O1 ±6% Динамометрический ключ с одним рычагом, регулируется по микрометрической шкале, с Cal автоматическим отпусканием. Фиксатор для защиты от случайного изменения параметров на конце рукоятки. Со встроенной трещоткой.
Единицы измерения: Н•м
Точность: ±6 % от заданного значения.
| макс. крутящий момент | Нм | 5 | 65 7762_5 10 | ||
| 65 7762 Динамометрический ключ „Slipper” | |||||
| со шкалой | 377,52 | 390,72 | |||
| Общая длина L | мм | 204 | |||
| Диапазон крутящего момента | Нм | 1 – 5 | 2 – 10 | ||
| Цена деления шкалы, 1 штрих = | Нм | 0,05 | 0,1 | ||
| вес | г | 235 | |||
| Приводной квадрат | дюйм | 1/4 | |||
| Без установочной шкалы |
| O6 | O7 | ±4% | |
| Динамометрический ключ с одним рычагом без шкалы. Регулировка ключа посредством динамометрического | Cal | Cal |
контрольного прибора. Разм. 1,5 – Держатель бит с магнитом для крепления бит 1/4 дюйма. Точность: 65 7765 – ±4 % от заданного значения. 65 7765
65 65 7766 – ±6 % от заданного значения.
| макс. крутящий момент | Нм | 1,5 | 3 | ||||
| 65 7765 Динамометрический ключ „Slipper” | |||||||
| без шкалы | 289,08 | 289,08 | |||||
| Общая длина L | мм | 124 | |||||
| Диапазон крутящего момента | Нм | 0,15 – 1,5 | 0,3 – 3 | ||||
| вес | г | 130 | O6 | O7 | |||
| ±6% | |||||||
| Приводной квадрат | дюйм | – | 1/4 | Cal | Cal |
ГРСИ №72547-18 65 7766_125
| макс. крутящий момент | Нм | 5 | 10 | 25 | 55 | 125 | |
| 65 7766 Динамометрический ключ „Slipper” | |||||||
| без шкалы | 360,36 | 380,16 | 468,60 | 596,64 | 679,80 | ||
| Общая длина L | мм | 185 | 185 | 216 | 324 | 460 | |
| Диапазон крутящего момента | Нм | 1 – 5 | 2 – 10 | 5 – 25 | 15 – 55 40 – 125 | ||
| вес | г | 190 | 190 | 340 | 800 | 65 7766_10 1360 | |
| Приводной квадрат | дюйм | 1/4 | 1/4 | 1/4 | 3/8 | 1/2 | |
| Сравнение различных вариантов предельного динамометрического ключа | i |
| Ключ «Klick» | Ключ «Knick» | Ключ «Slipper» |
| № 65 6050 – 65 7556 | № 65 7735 – 65 7755 | № 65 7762 – 65 7766 |
| Отпускающее движение ключа составляет прим. | При достижении заданного значения ключ делает | При достижении установленного значения ключ |
| 3°. Без дополнительных усилий можно затянуть | резкий поворот на 20°. Штуцер можно завинтить с | проскальзывает. При последующей затяжке |
заданным значением куртящего момента. установленный момент затяжки также не может резьбовое соединение моментом, превышающим При этом полуенная точность зависит от поло- установленный момент затяжки. Кроме того, быть превышен. При этом полученная точность жения рук. Превышение момента затяжки
достигнутая точность зависит от положения рук. не зависит от положения рук. Превышение маловероятно. момента затяжки невозможно. Возможно превышение момента затяжки.
| установленный | установленный | установленный | |||
| момент затяжки | момент затяжки | момент затяжки | |||
| Отпускающее движение | |||||
| прим. 3° | Отпускающее движение | ||||
| прим. 20° | Усилие |
Усилие затяжки Усилие затяжки затяжки
