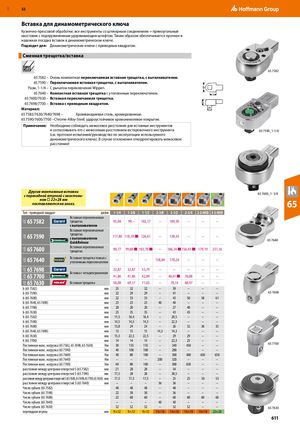

RUE 61E63A63A63O61E63A62E 52 ​Вставка для динамометрического ключа Кузнечно-прессовой обработки; все инструменты со штекерным соединением = прямоугольный хвостовик с подпружиненным удерживающим штифтом. Таким образом обеспечивается прочная и надежная посадка вставок в динамометрическом ключе. Подходит для: Динамометрические ключи с приводным квадратом. Сменная трещотка/вставка ​   65 7582 65 7582 – Очень компактная переключаемая вставная трещотка, с выталкивателем. 65 7590 – Переключаемая вставная трещотка, с выталкивателем. Разм. 1-1/4 – С рычагом переключения Wippen. b 65 7640 – Компактная вставная трещотка с утопленным переключателем. s 65 7600/7630 – Вставная переключаемая трещотка. 65 7698/7700 – Вставка с приводным квадратом. h Материал: 65  7582/7630/7640/7698 – Хромванадиевая сталь, хромированные. 65  7590/7600/7700 –Chrome-Alloy-Steel; удароустойчивое хромоникелевое покрытие. Примечание: Необходимо соблюдать межосевое расстояние для вставных инструментов и согласовывать его с межосевым расстоянием юстировочного инструмента 65 7590_1-1/4 (см. протокол испытаний/руководство по эксплуатации используемого динамометрического ключа). В случае отклонения откорректировать межосевое расстояние! Другие монтажные вставкис переходной втулкой с хвостови- 65 7600_1- 3/8 ком □ 22×28 ммпоставляются на заказ. 65 Тип - приводной квадрат дюйм 1-1/4 1-3/8 1-1/2 2-3/8 2-1/2 2-3/4 2-3/4HD 3-3/4HD Вставная переключаемая 65 7582 трещотка 95,04 99,– 102,17 – 109,30 – – – с выталкивателем Вставная переключаемая 65 7590 трещоткас выталкивателем 117,80 118,39 ■ 126,61 – 130,43 – – –QuickRelease 65 7640 65 7600 Вставная переключаемаятрещотка 90,77 99,88 ■ 103,70 ■ – 106,34 ■ 156,43 ■ 179,19 251,16 65 7640 Вставная трещотка тонкая сутопленным переключателем–– – 158,84 170,24 – – – 65 769865 7700 32,87 32,87 33,79 – – – – –Вставка с четырехгранником41,8641,8642,89–46,41 ■76,08–– 65 7630 Вставная трещотка 58,08 69,17 71,02 – 78,14 88,97 – – b (65 7582) мм 25 32 32 – 39 – – – b (65 7590) мм 22 29 29 – 41 – – – 65 7698 b (65 7600) мм 22 33 33 – 43 50 58 61 b (65 7640, 65 7698) мм 23 23 23 40 40 – – – b (65 7700) мм 20 20 20 – 27 40 – – b (65 7630) мм 25 35 35 – 43 43 – – h (65 7582) мм 11,5 16,4 16,4 – 20,5 – – – h (65 7590) мм 14,5 14,5 14,5 – 22,3 – – – h (65 7600) мм 13,8 24 24 – 26 32 36 35 h (65 7640, 65 7698) мм 15 15 15 14,3 14,3 – – – h (65 7630) мм 15,3 22,5 22,5 – 29 29 – – h (65 7700) мм 14 14 14 – 22,3 25 – – Постоянная макс. нагрузка (65 7582, 65 7698, 65 7630) Нм 30 135 135 – 340 450 – – 65 7700 Постоянная макс. нагрузка (65 7590) Нм 40 100 100 – 200 – – – Постоянная макс. нагрузка (65 7600) Нм 40 80 100 – 300 400 650 650 Постоянная макс. нагрузка (65 7640) Нм – – – 200 320 – – – Постоянная макс. нагрузка (65 7700) Нм 40 80 100 – 300 650 – – расстояние между центрами отверстий S (65 7582) мм 21 28 28 – 34 – – – расстояние между центрами отверстий S (65 7590) мм 17,5 28 28 – 38,5 – – – расстояниемеждуцентрамиотверстийS(65 7600,65 7698,65 7700,65 7630) мм 17,5 17,5 17,5 – 25 25 30 55 расстояние между центрами отверстий S (65 7640) мм – – – 36 36 – – – Число зубьев (65 7582) 48 48 48 – 48 – – – Число зубьев (65 7590) 22 30 30 – 36 – – – Число зубьев (65 7600) 22 60 60 – 60 60 60 60 Число зубьев (65 7640) – – – 40 40 – – – Число зубьев (65 7630) 52 52 52 – 52 52 – – 65 7630 переходная втулка мм 9×12 9×12 9×12 14×18 14×18 14×18 14×18 22×28 611
