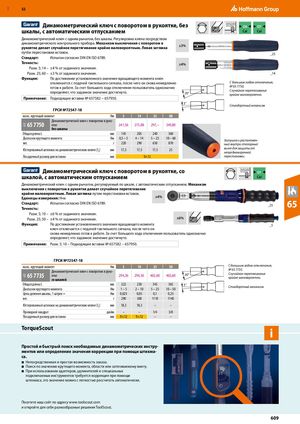

Каталог Hoffmann Group ручной и измерительный инструмент - страница 608
Навигация
Режущие и зажимные инструменты Hoffmann Group 2026
Средства индивидуальной защиты Hoffmann Group 2026
Каталог Hoffmann Group токарный инструмент
Каталог Hoffmann Group запасные части, оснастка и СИЗ
Каталог Hoffmann Group режущий и вспомогательный инструмент
Динамометрический ключ с поворотом в рукоятке, без
шкалы, с автоматическим отпусканием Cal Cal
Динамометрический ключ с одним рычагом, без шкалы. Регулировка ключа посредством динамометрического контрольного прибора. Механизм выключения с поворотом в ±3% рукоятке делает случайное перетягивание крайне маловероятным. Левая затяжка
путём перестановки вставок. _25
Стандарт: Испытан согласно DIN EN ISO 6789.
Точность: ±4% Разм. 5; 14 – ±4 % от заданного значения. Разм. 25; 60 – ±3 % от заданного значения. _14
Функция: По достижении установленного значения вращающего момента ключ
| отключается с подачей тактильного сигнала, после чего он снова немедленно | С большим ходом отключения, | |||||||
| готов к работе. За счет большого хода отключения пользователь однозначно | № 65 7750. | |||||||
| определяет, что заданное значение достигнуто. | Случайное перетягивание | |||||||
| 20° | крайне маловероятно. | |||||||
| Примечание: Подходящие вставки № 657582 − 657950. | ||||||||
| 3° | ||||||||
| Стандартный механизм | ||||||||
| ГРСИ №72547-18 | ||||||||
| макс. крутящий момент | Нм | 5 | 14 | 25 | 60 | |||
| 65 7750 Динамометрический ключ с поворотом в руко- | ||||||||
| ятке | 241,56 | 275,88 | 297,– | 349,80 | ||||
| без шкалы | ||||||||
| Общая длина L | мм | 145 | 205 | 240 | 360 | |||
| Диапазон крутящего момента | Нм | 0,5 – 5 | 4 – 14 | 5 – 25 | 10 – 60 | |||
| Заглушка и расположен- | ||||||||
| вес | г | 220 | 290 | 650 | 870 | ный внутри стопорный | ||
| Юстированный штихмас на динамометрическом ключе [l ] | мм | 17,5 | 17,5 | 17,5 | 25 | винт для защиты от | ||
| 2 | непреднамеренной | |||||||
| Посадочный размер для вставки | мм | 9×12 | перестановки. |
Динамометрический ключ с поворотом в рукоятке, со O1O1 шкалой, с автоматическим отпусканием CalCal Динамометрический ключ с одним рычагом, регулируемый по шкале, с автоматическим отпусканием. Механизм
выключения с поворотом в рукоятке делает случайное перетягивание крайне маловероятным. Левая затяжка путем перестановки вставок.
Единицы измерения: Н•м ±4% 65
Стандарт: Испытан согласно DIN EN ISO 6789. _25 Точность: Разм. 5; 10 – ±6 % от заданного значения.
Разм. 25; 50 – ±4 % от заданного значения. ±6%
Функция: По достижении установленного значения вращающего момента _5
ключ отключается с подачей тактильного сигнала, после чего он снова немедленно готов к работе. За счет большого хода отключения пользователь однозначно определяет, что заданное значение достигнуто. Примечание: Разм. 5; 10 – Подходящие вставки № 657582 − 657950.
ГРСИ №72547-18
| макс. крутящий момент | Нм | 5 | 10 | 25 | 50 | С большим ходом отключения, | |
| Динамометрический ключ с поворотом в руко- | № 65 7735. | ||||||
| 65 7735 ятке | 294,36 | 294,36 | 402,60 | 402,60 | 20° Случайное перетягивание | ||
| со шкалой | крайне маловероятно. | ||||||
| Общая длина L | мм | 222 | 230 | 345 | 365 | 3° | |
| Стандартный механизм | |||||||
| Диапазон крутящего момента | Нм | 1 – 5 | 2 – 10 | 5 – 25 | 10 – 50 | ||
| Цена деления шкалы, 1 штрих = | Нм | 0,025 | 0,05 | 0,1 | 0,25 | ||
| вес | г | 290 | 300 | 1110 | 1140 | ||
| Юстированный штихмас на динамометрическом ключе [l ] | мм | 18,3 | 18,3 | – | – | ||
| 2 | |||||||
| Приводной квадрат | дюйм | – | – | 1/4 | 3/8 | ||
| Посадочный размер для вставки | мм | 9×12 | 9×12 | – | – |
TorqueScout i Простой и быстрый поиск необходимых динамометрических инстру- ментов или определение значения коррекции при помощи штихма- са.
- Непосредственная и простая возможность заказа.
- Поиск по значению крутящего момента, области или затягиваемому винту.
- При использовании адаптеров, удлинителей и специальных подключаемых инструментов требуется коррекция при помощи штихмаса, это значение можно с легкостью рассчитать автоматически.
