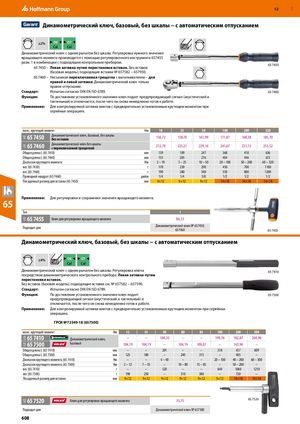

Динамометрический ключ, базовый, без шкалы − с автоматическим отпусканием
| ±2% | O6 Cal O7 Cal | |
| Динамометриче | ский ключ с одним рычагом без шкалы. Регулировка нужного значения | |
| вращающего мо | мента производится с помощью регулировочного инструмента 657455 | |
| разм. 1 в комбин 65 7450 – | ации с подходящим контрольным прибором. Левая затяжка путем перестановки вставок.Без вставок (базовая модель); подходящие вставки № 657582 − 657950. | 65 7450 |
| 65 7460 – | Несъемнаяпереключаемая трещоткас выталкивателем –для | |
| правой и левой затяжки. Динамометрический ключ только правое отпускание. | ||
| Стандарт: | Испытан согласно DIN EN ISO 6789. | 65 7460 |
| Функция: | По достижении установленного значения ключ подает предупреждающий сигнал (акустический и тактильный) и отключается, после чего он снова немедленно готов к работе. | |
| Применение: | Для контролируемой затяжки винтов с предварительно установленным крутящим моментом при серийных операциях. |
| макс. крутящий момент | Нм | 10 | 25 | 50 | 100 | 200 | 320 |
| 61E 65 7450 Динамометрический ключ, базовый, без шкалы без вставок | 156,72 | 158,70 | 161,99 | 171,87 | 168,58 | 185,70 | |
| 61E 65 7460 Динамометрический ключ без шкалы с переключаемой трещоткой | 212,70 | 225,21 | 229,16 | 241,67 | 231,13 | 253,52 | |
| Общая длина L (65 7450) | мм | 139 | 189 | 247 | 368 | 410 | 636 |
| Общая длина L (65 7460) | мм | 155 | 205 | 276 | 404 | 446 | 672 |
| Диапазон крутящего момента | Нм | 2–10 | 5–25 | 10–50 | 20–100 | 50–200 | 60–320 |
| вес (65 7450) | г | 170 | 230 | 290 | 450 | 700 | 1100 |
| вес (65 7460) | г | 190 | 280 | 340 | 550 | 800 | 1200 |
| Приводной квадрат (65 7460) | дюйм | 1/4 | 1/4 | 3/8 | 1/2 | 1/2 | 1/2 |
| Посадочный размер для вставки (65 7450) | мм | 9×12 | 9×12 | 9×12 | 14×18 | 14×18 | 14×18 |
65 Применение: Для регулировки и сохранения значения вращающего момента.
| Тип | 1 | ||
| 61E 65 7455 | Ключ для регулировки вращающего момента | 86,13 | |
| Подходит для | Динамометрический ключ № 657450; 657460 | 65 7455 |
Динамометрический ключ, базовый, без шкалы − с автоматическим отпусканием
±4% O6 O7
Cal Cal Динамометрический ключ с одним рычагом без шкалы. Регулировка ключа 65 7410 посредством динамометрического контрольного прибора. Левая затяжка путем перестановки вставок.
Без вставок (базовая модель); подходящие вставки см. № 657582 − 657590.
Стандарт: Испытан согласно DIN EN ISO 6789.
Функция: По достижении установленного значения ключ подает 65 7500
предупреждающий сигнал (акустический и тактильный) и отключается, после чего он снова немедленно готов к работе. Применение: Для контролируемой затяжки винтов с предварительно установленным крутящим моментом при серийных операциях.
ГРСИ №72549-18 (657500)
| макс. крутящий момент | Нм | 12 | 35 | 40 | 80 | 85 | 100 | 200 | 300 |
| 63A 65 7410 Динамометрический ключ, | – | – | 184,33 | – | – | 199,76 | 182,87 | 204,90 | |
| базовый 62E 65 7500 | 104,19 | 104,19 | – | 104,19 | 109,07 | – | 143,96 | – | |
| Общая длина L (65 7410) | мм | – | – | 201 | – | – | 318 | 457 | 609 |
| Общая длина L (65 7500) | мм | 125 | 180 | – | 240 | 315 | – | 405 | – |
| Диапазон крутящего момента (65 7410) | Нм | – | – | 4–40 | – | – | 20–100 | 40–200 | 60–300 |
| Диапазон крутящего момента (65 7500) | Нм | 2–12 | 7–35 | – | 10–80 | 15–85 | – | 50–200 | – |
| вес (65 7410) | г | – | – | 520 | – | – | 640 | 1060 | 1210 |
| вес (65 7500) | г | 190 | 250 | – | 310 | 380 | – | 720 | – |
| Посадочный размер для вставки | мм | 9×12 | 9×12 | 9×12 | 9×12 | 9×12 | 9×12 | 14×18 | 14×18 |
65 7520 Ключ для регулировки вращающего момента 35,75 65 7520
Подходит для Динамометрический ключ № 657500
