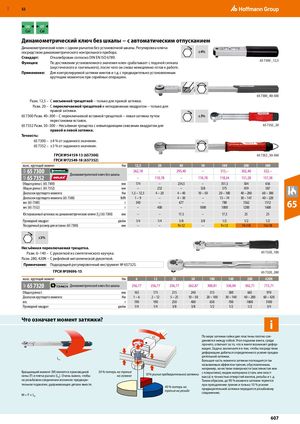

Каталог Hoffmann Group ручной и измерительный инструмент - страница 606

Предыдущая страница Следующая страница

Навигация

RUE 63A62E66F 52 O6 O7 Cal   Cal   ​Динамометрический ключ без шкалы − с автоматическим отпусканием Динамометрический ключ с одним рычагом без установочной шкалы. Регулировка ключа посредством динамометрического контрольного прибора. ±4% Стандарт: Откалиброван согласно DIN EN ISO 6789. Функция: По достижении установленного значения ключ срабатывает с подачей сигнала 65 7300 _12,5 (акустического и тактильного), после чего он снова немедленно готов к работе. Применение: Для контролируемой затяжки винтов и т.д. с предварительно установленным крутящим моментом при серийных операциях. 65 7300_40-300 Разм. 12,5 – С несъемной трещоткой − только для правой затяжки. Разм. 20 – С переключаемой трещоткой и неподвижным квадратом − только для правой затяжки. 65  7300 Разм. 40–300 – С переключаемой вставной трещоткой − левая затяжка путем ±3% перестановки вставок. 65  7352 Разм. 50–300 – Несъёмная трещотка с невыпадающим сквозным квадратом для 65 7352_20 правой и левой затяжки. Точность: 65 7300 – ±4 % от заданного значения. 65 7352 – ±3 % от заданного значения. ГРСИ №54159-13 (657300) 65 7352_50-300 ГРСИ №72549-18 (657352) макс. крутящий момент Нм 12,5 20 40 50 100 200 300 65 7300 262,18 – 295,40 – 315,– 302,40 322,– 65 7352 Динамометрический ключ без шкалы – 110,78 – 110,78 118,34 151,28 157,38 Общая длина L (65 7300) мм 174 – 234,5 – 351,5 504 656 Общая длина L (65 7352) мм – 232 – 328 375 459 587 Диапазон крутящего момента Нм 1,5 – 12,5 4 – 20 4 – 40 10 – 50 20 – 100 40 – 200 60 – 300 Диапазон крутящего момента (65 7300) lbfft 1–9 – 4 – 30 – 15 – 74 30 – 147 40 – 220 вес (65 7300)вес (65 7352) г 340г– –400 677– – 780 1362 1512100010001200160065 Юстированный штихмас на динамометрическом ключе [l2] (65 7300) мм – – 17,5 – 17,5 25 25 Приводной квадрат дюйм 1/4 1/4 3/8 3/8 1/2 1/2 1/2 Посадочный размер для вставки (65 7300) мм – – 9×12 – 9×12 14×18 14×18 ±3%     Несъёмная переключаемая трещотка. Разм. 6–140 – С рукояткой из синтетического каучука. 65 7320_100 Разм. 280; 420N – С рифлёной металлической рукояткой. Примечание: Подходящий регулировочный инструмент № 657325. ГРСИ №59696-15 65 7320_280 макс. крутящий момент Нм 6 12 25 50 100 140 280 420N 65 7320 Динамометрический ключ без шкалы 256,77 256,77 256,77 262,87 300,81 336,04 502,71 773,71 Общая длина L мм 165 175 215 240 315 380 665 970 Диапазон крутящего момента Нм 1–6 2 – 12 5 – 25 10 – 50 20 – 100 30 – 140 40 – 280 60 – 420 вес г 190 190 250 400 650 700 1800 3100 Приводной квадрат дюйм 1/4 1/4 3/8 3/8 1/2 1/2 1/2 3/4 Что означает момент затяжки? i По мере затяжки гайки две пластины плотно сое- диняются между собой. Угол подъема винта, среди прочего, отвечает за то, что в винте возникает дефор- мация. Задача заключается в том, чтобы посредством F деформации добиться определенного усилия предва- LH рительной затяжки.Большая часть момента затяжки поглощается так называемым эффектом трения, обусловленным, например, качеством поверхности (маслянистая или Вращающий момент (M) является производной 50 % потерь на трениесилы (F) и плеча рычага (LH). Очень важно, чтобына головке10 % усилие предварительной затяжкис покрытием), видом материала (сталь или пласт-масса) и точностью отверстий винтов, резьбы и т. д. на резьбовом соединении возникло предвари- Таким образом, до 90 % момента затяжки теряется тельное поджатие, удерживающее детали вместе.M = F × LH 40 % потерь натрение на резьбепри преодолении трения и только 10 % усилияпредварительной затяжки передается резьбовомусоединению. 607
