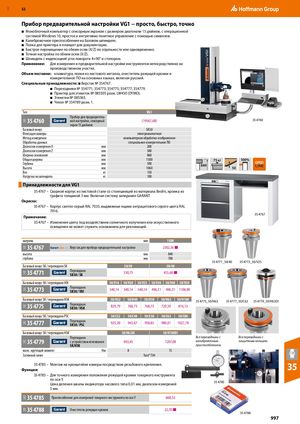

Каталог Hoffmann Group режущий и вспомогательный инструмент - страница 996

Предыдущая страница Следующая страница

Навигация

Прибор предварительной настройки VG1 − просто, быстро, точно

  • Моноблочный компьютер с сенсорным экраном с размером диагонали 15 дюймов, с операционной системой Windows 10, простое и интуитивно понятное управление с помощью символов.
  • Калибровочное приспособление на базовом шпинделе.
  • Полка для принтера и планшет для документации.
  • Быстрое перемещение по обеим осям (X/Z) по отдельности или одновременно.
  • Точная настройка по обеим осям (X/Z).
  • Шпиндель с индексацией угла поворота 4×90° и стопором.

Применение: Для измерения и предварительной настройки инструментов непосредственно на производственном участке.

Объем поставки: клавиатура, полки из листового металла, очиститель режущей кромки и измерительное ПО на основных языках, включая русский. Специальные принадлежности: Верстак № 354767.

  • Переходники № 354771; 354773; 354775; 354777; 354779.
  • Принтер для этикеток № 085505 разм. LW450 (DYMO).
  • Этикетки № 085565.
  • Чехол № 354789 разм. 1.

Тип VG1 35 4760 Прибор для предваритель-

ной настройки, сенсорный (19567,68) 35 4760

экран 15 дюймов Базовый конус SK50 Фиксация камеры электромагнитная Метод измерения компьютерная обработка изображения

Обработка данных специальное измерительное ПО

Диапазон измерения Xмм200
Диапазон измерения Zмм500
Ширина основаниямм860
Общая ширинамм100% 75 кг 1500
Глубинамм840 590
Высотамм50 1060
Вескг150
Нагрузка на шпинделькг100

Принадлежности для VG1 35 4767 – Сварной корпус из листовой стали со столешницей из материала Beolin, кромка из графита толщиной 3 мм. Включая систему запирания GARANT Окраска:

35 4767 – Корпус светло-серый RAL 7035, выдвижные ящики антрацитового серого цвета RAL 7016. 35 4767

Примечание: 35 4767 – Изменение цвета под воздействием солнечного излучения или искусственного освещения не может служить основанием для рекламаций.

ширина мм 1500

35 4767 Верстак для прибора предварительной настройки 2302,36

высотамм840
глубинамм700
35 4771_50/4035 4773_50/V25
Базовый конус SK / переходник SK50/3050/40
35 4771Переходник
SK50 / SK530,75455,60 ■
Базовый конус SK / переходник VDI50/V16 50/V20 50/V25 50/V30 50/V40 50/V50
35 4773Переходник
SK50 / VDI540,14540,14540,14496,31496,31 1106,90
Базовый конус SK / переходник HSK50/H3250/H4050/H5050/H6350/H100
35 4775_50/H6335 4777_50/C6335 4779_50/H63DI
35 4775Переходник
SK50 / HSK829,79768,73768,73729,59814,13
Базовый конус SK / переходник PSC50/C3250/C4050/C5050/C6350/C80
35 4777Переходник
SK50 / PSC925,30943,67958,83980,011027,78
Базовый конус SK / переходник HSK50/H63DI50/H100DI
35 4779ПереходникВсе переходники с Все переходники с
с устройством втягивания943,451207,08калибровочным защитным кольцом.
SK/HSKприспособлением.
макс. крутящий моментНм815

Затяжной ключ Torx® TX4 35 4785 – Монтаж на кронштейне камеры посредством резьбового крепления. 35 Функция: 35 4785 – Для точного измерения положения режущей кромки токарного инструмента

по оси Y. Цена деления шкалы индикатора часового типа 0,01 мм, диапазон измерений 35 4785 5 мм.

35 4785Приспособление для измерений токарного инструмента по оси Y668,52
35 4788Очиститель режущих кромок22,70 ■
