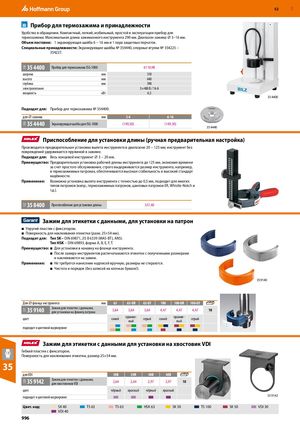

Каталог Hoffmann Group режущий и вспомогательный инструмент - страница 995

Прибор для термозажима и принадлежности

Удобство в обращении. Компактный, легкий, мобильный, простой в эксплуатации прибор для термозажима. Максимальная длина зажимаемого инструмента 290 мм. Диапазон зажима ⌀ 3–16 мм.

Объем поставки: 1 экранирующая шайба 6 − 16 мм и 1 пара защитных перчаток.

Специальные принадлежности: Экранирующие шайбы № 354440, опорные втулки № 354225 – 354227.

Подходит для: Прибор для термозажима № 354400.

35 4440 Приспособление для установки длины (ручная предварительная настройка) Производится предварительная установка вылета инструмента в диапазоне 20 − 125 мм; инструмент без повреждений удерживается пружиной в зажиме.

Подходит для: Весь концевой инструмент ⌀ 3 − 20 мм.

Преимущество: Предварительная установка рабочей длины инструмента до 125 мм, экономия времени за счет простого обслуживания, строго выдерживается размер инструмента, например, в термозажимных патронах, обеспечиваются высокая стабильность и высокий стандарт надёжности.

Применение: Возможна установка вылета инструмента с точностью до 0,5 мм, подходит для многих типов патронов (напр., термозажимных патронов, цанговых патронов ER, Whistle-Notch и т.д.).

35 8400 Приспособление для установки длины 337,40

Зажим для этикетки с данными, для установки на патрон

• Упругий пластик с фиксатором.
• Поверхность для наклеивания этикетки (разм. 25×54 мм).

Подходит для: Тип SK− DIN 69871, JIS B 6339 (MAS-BT), ANSI. Тип HSK − DIN 69893, форма A, B, E, F, T.

Преимущество: Для установки в канавку на фланце инструмента.

• После замера инструментов распечатываются этикетки с полученными размерами и наклеиваются на зажим.

Применение: Не требуется нанесение надписей вручную, размеры не стираются.

• Чистота и порядок (без записей на клочках бумаги!).

35 4400

35 9140

вый вый подходит к цветовой маркировке Зажим для этикетки с данными для установки на хвостовик VDI Гибкий пластик с фиксатором.

Поверхность для наклеивания этикетки, размер 25×54 мм.

35
