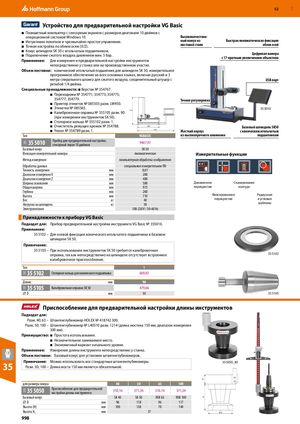

31E31E31E32B RUE 52 ​  Устройство для предварительной настройки VG Basic ■ Планшетный компьютер с сенсорным экраном с размером диагонали 10 дюймов с операционной системой Windows 10. Высококачествен- ■ Интуитивно понятное и чрезвычайно простое управление. ный кожух из Быстрая пневматическая фиксация ■ Точная настройка по обеим осям (X/Z). листовой стали обеих осей ■ Конус шпинделя SK 50 с игольчатым подшипником. ■ Подключение сжатого воздуха давлением мин. 5 бар. Цифровая камерас 17-кратным увеличением объектива Применение: Для измерения и предварительной настройки инструментов непосредственно у станка или на производственном участке. Объем поставки: коничкеский игольчатый подшипник для шпинделя SK 50, измерительное программное обеспечение на всех основных языках, включая русский и 3 метра спирального шланга для сжатого воздуха, соединительный штуцер с USB порт резьбой 1/4 дюйма. Специальные принадлежности: ■ Верстак № 354767. ■ Переходники № 354771; 354773; 354775; 354777; 354779. Точная регулировка ■ Принтер этикеток № 085505 разм. LW450. ■ Этикетки № 085565. 35 5010 710 ■ Калибровочная оправка № 355105 разм. 90 (при измерении инструментов SK 50). ■ Стопорное кольцо № 355102 разм. 1. ■ Очиститель режущих кромок № 354788. 580 Базовый шпиндель SK50 ■ Чехол № 354789 разм. 1. 975 Жесткий корпус с коническим игольчатым Тип VGBASIC из высокопрочного алюминия подшипником 35 5010 Прибор для предварительной настройки,сенсорный экран 10 дюймов 9407,97 Базовый конус SK 50 Фиксация измерительной камеры пневматическая Измерительные функции Метод измерения компьютерная обработка изображения Обработка данных специальное измерительное ПО Точность измерения мм 0,01 Диапазон измерения X мм 200 Диапазон измерения Z мм 400 Ширина основания мм 580 Динамичное Сканирование Общая ширина мм 975 перекрестие контура Глубина мм 260 Высота мм 710 Фиксированное Радиусные Вес кг 40 перекрестие и угловые Нагрузка на шпиндель кг 50 шаблоны Электропитание 100-230 V / 50-60 Hz Принадлежности к прибору VG Basic ​ Подходит для: Прибор предварительной настройки инструмента VG Basic № 355010. Применение: 35 5102 – Для осевой фиксации конического игольчатого подшипника в базовом шпинделе SK 50. Примечание: 35 5105 – При использовании инструментов SK 50 требуется калибровочная оправка, так как непосредственно на шпинделе отсутствует встроенное 35 5102 калибровочное приспособление. Тип 1 35 5102 Стопорное кольцо для конического подшипника 669,83 Длина мм 90 35 5105 Калибровочная оправка SK 50 479,66 ⌀ D мм 30 35 5105 ​  Приспособление для предварительной настройки длины инструментов Подходит для: Разм. 40; 63 – Штангенглубиномер HOLEX № 418742 300. Разм. 50; 100 – Штангенглубиномер № L40510 разм. 1214 (длина мостика 150 мм, диапазон измерения 300 мм). Преимущество: ■ Простота использования. ■ Незначительное занимаемое место. ■ Экономичный вариант начального уровня. Применение: Измерение длины инструмента непосредственно у станка. Объем поставки: Базовый конус для установки штангенглубиномеров. Примечание: Можно использовать все стандартные штангенглубиномеры. 35 5050_40 35 Разм. 50; 100 – Длина моста 150 мм является обязательной. H1 для размера конуса 40 50 63 100 35 5050 Приспособление для предварительнойнастройки длины инструмента310,14 371,34 310,14 371,34 Базовый конус SK 40 SK 50 HSK 63 HSK 100 H ⌀ D мм 96 118 96 117 Высота (Н) мм 100 138 70 140 Высота H1 мм 37 ⌀D 998
