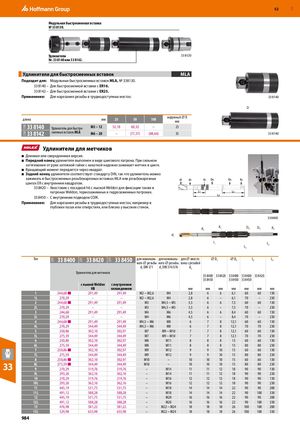

Каталог Hoffmann Group режущий и вспомогательный инструмент - страница 983

Предыдущая страница Следующая страница

Навигация

31M31M 32H 32H 32H RUE 52 Модульная быстросменная вставка № 33 8130. Удлинители 33 8120 Nr. 33 8140 или 33 8142. Удлинители для быстросменных вставок MLA Подходит для: Модульных быстросменных вставок MLA, № 338130. 33 8140 – Для быстросменной вставки с ER16. 33 8142 – Для быстросменной вставки с ER25. Применение: Для нарезания резьбы в труднодоступных местах. 33 8140 D длина мм 25 50 100 наружный ⌀ Dмм 33 8140 Удлинитель для быстро- M3 − 12 52,18 60,32 – 23 33 8142 сменных вставок MLA M6 − 20 – (77,37) (88,64) 35 33 8140 ​  Удлинители для метчиков ■ Длинная или сверхдлинная версия. ■ Передний конец удлинителя выполнен в виде цангового патрона. При сильном затягивании от руки затяжной гайки с накаткой надежно зажимает метчик в цанге. ■ Вращающий момент передается через квадрат. ■ Задний конец удлинителя соответствует стандарту DIN, так что удлинитель можно зажимать в быстросменных резьбонарезных вставках MLA или резьбонарезных цангах ER с внутренним квадратом. 33 8420 – Хвостовик с посадкой h6 с лыской Weldon для фиксации также в патронах Weldon, термозажимных и гидрозажимных патронах. 33 8450 – С внутренним подводом СОЖ. Применение: Для нарезания резьбы в труднодоступных местах, например в глубоких пазах или отверстиях, или близко у высоких стенок. 33 8400 d2 K1 D4 D3 K2 d1 I1 L3 L2 Тип 33 8400 33 8420 33 8450 для номиналь- для номиналь- для ⌀ хвосто-ного ⌀ резьбыного ⌀ резьбывика с резьбой⌀ D3⌀ D4L2 L3 d1 DIN 371 d1 DIN 374/376 d2 Удлинители для метчиков 33 8400 33 8420 33 8400 33 8400 33 8420 ​ 33 8450 33 8450 33 8450 с лыской Weldon с внутренним HB охлаждением ​ ​ мм мм мм мм мм мм мм 1 244,68 ■ 291,49 291,49 M2 − M2,6 M4 2,8 6 6 6,1 60 60 130 1L 270,29 – – M2 − M2,6 M4 2,8 6 – 6,1 70 – 230 2 244,68 ■ 291,49 291,49 M3 M4,5 − M5 3,5 6 6 7,5 60 60 130 2L 270,29 – – M3 M4,5 − M5 3,5 6 – 7,5 70 – 230 3 244,68 291,49 291,49 M4 M6 4,5 6 6 8,4 60 60 130 3L 270,29 – – M4 M6 4,5 6 – 8,4 70 – 230 4 244,68 ■ 291,49 291,49 M4,5 − M6 M8 6 7 8 12,1 60 60 130 4L 270,29 344,49 344,49 M4,5 − M6 M8 6 7 8 12,1 70 70 230 5 250,86 302,10 302,97 M7 M9 − M10 7 7 8 12,1 60 60 130 5L 275,59 344,49 344,49 M7 M9 − M10 7 7 8 12,1 70 70 230 6 250,86 302,10 302,97 M8 M11 8 8 8 13 60 60 130 6L 275,59 344,49 344,49 M8 M11 8 8 8 13 80 80 230 7 250,86 ■ 302,10 302,97 M9 M12 9 9 10 15 60 60 130 7L 275,59 344,49 344,49 M9 M12 9 9 10 15 80 80 230 8 250,86 ■ 302,10 302,97 M10 – 10 10 10 15 60 60 130 33 8L 275,59 ■ 344,49 344,49 M10 – 10 10 10 15 80 80 2309270,29319,76319,76–M14111112189090130 9L 293,26 362,16 362,16 – M14 11 11 12 18 90 90 230 10 270,29 319,76 319,76 – M16 12 12 12 18 90 90 130 10L 293,26 362,16 362,16 – M16 12 12 12 18 90 90 230 11 445,19 531,75 531,75 – M18 14 14 14 22 90 90 200 11L 491,12 588,28 588,28 – M18 14 14 14 22 90 100 330 12 445,19 531,75 531,75 – M20 16 16 16 22 90 90 200 12L 491,12 588,28 588,28 – M20 16 16 16 22 90 100 330 13 476,98 581,22 581,22 – M22 − M24 18 18 18 26 100 100 200 13L 529,98 635,98 635,98 – M22 − M24 18 18 18 26 100 100 330 984
