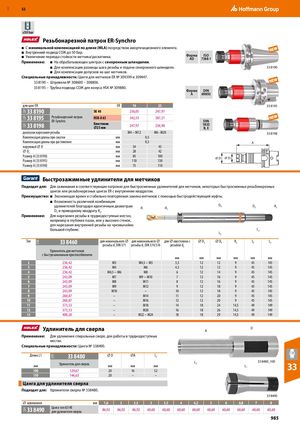

RUE 32P32P32P32H 31M 32H 52 ≤50 bar    Резьбонарезной патрон ER-Synchro ■ С минимальной компенсацией по длине (MLA) посредством амортизационного элемента. ■ Внутренний подвод СОЖ до 50 бар. ■ Увеличение периода стойкости метчика/раскатника. Форма ISOAD7388-1 Применение: ■ На обрабатывающих центрах с синхронным шпинделем. ■ Для компенсации разницы шага резьбы и подачи синхронного шпинделя. 33 8190 ■ Для компенсации допусков на шаг метчиков. Специальные принадлежности: Цанги для метчиков ER № 309399 и 309447. 33 8190 – Штревели № 308600 – 308806. 33 8195 – Трубка подвода СОЖ для конуса HSK № 309880. Форма DIN A 69893 для цанг ER ER 16 25 33 8195 33 8190 SK 40 236,05 247,97 33 8195 Резьбонарезной патронER-Synchro33 8198HSK-A 63Хвостовик⌀25 мм342,53 387,21247,97256,90 DIN1835B, E диапазон нарезания резьбы M4 − M12 M6 - M20 33 8198 Компенсация длины при сжатии мм 0,5 Компенсация длины при растяжении мм 0,5 A наружный ⌀ D мм 34 45 ⌀ D1 мм 28 42 Размер A (33 8190) мм 85 100 ⌀D ⌀ D1 Размер A (33 8195) мм 110 130 Размер A (33 8198) мм 75 110 ​  Быстрозажимные удлинители для метчиков Подходит для: Для зажимания в соответствующих патронах для быстросменных удлинителей для метчиков, некоторых быстросменных резьбонарезных цангах или резьбонарезных цангах ER с внутренним квадратом. Преимущество: ■ Экономящая время и стабильно повторяемая замена метчиков с помощью быстродействующей муфты. ■ Возможность различной комбинации удлинителей благодаря идентичным диаметрамD3 и приводному квадрату K2.d1 d2 D4 D3 K2 Применение: Для нарезания резьбы в труднодоступных местах, например в глубоких пазах, или у высоких стенок, для нарезания внутренней резьбы на чрезвычайно большой глубине. L2 L3 Тип 33 8460 для номинального ⌀ для номинального ⌀ для ⌀ хвостовика с ⌀ D3 ⌀ D4 K2 L2 L3резьбы d1 DIN 371резьбы d1 DIN 374/376резьбой d2 Удлинитель для метчиков с быстрозажимным приспособлением ​ ​ мм мм мм мм мм мм 2 236,42 M3 M4,5 − M5 3,5 12 12 9 45 145 3 236,42 M4 M6 4,5 12 12 9 45 145 4 236,42 M4,5 − M6 M8 6 12 14 9 45 145 5 243,09 M7 M9 − M10 7 12 16 9 45 145 6 243,09 M8 M11 8 12 16 9 45 145 7 243,09 M9 M12 9 12 18 9 45 145 8 243,09 M10 – 10 12 18 9 45 145 9 260,87 – M14 11 12 20 9 45 145 10 260,87 – M16 12 12 20 9 45 145 11 373,53 – M18 14 18 24 14,5 49 149 12 373,53 – M20 16 18 26 14,5 49 149 13 400,20 – M22 − M24 18 18 29 14,5 49 149 ​  Удлинитель для сверла DA Применение: Для удлинения спиральных сверл, для работы в труднодоступных местах. Специальные принадлежности: Цанги № 338490. Длина L1 33 8480 ⌀D ⌀A L2 мм Удлинитель для сверла мм мм мм L2100129,67201652 33 8480_100L1 33 150 146,63 20 – – Цанга для удлинителя сверла ​ Подходит для: Удлинители сверла № 338480. 33 8490 ⌀ зажимания мм 1,6 2 2,5 3 3,3 4 4,2 5 6 6,8 7 8 33 8490 Цанга тип 6314Eдля удлинителя сверла86,92 86,92 86,92 60,60 60,60 60,60 60,60 60,60 60,60 60,60 60,60 60,60 985
