≤50 bar

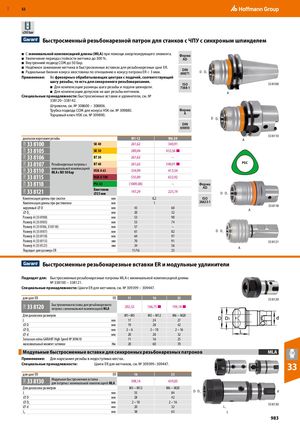

Быстросменный резьбонарезной патрон для станков с ЧПУ с синхроным шпинделем

  • С минимальной компенсацией длины (MLA) при помощи амортизирующего элемента.

Форма

  • Увеличение периода стойкости метчика до 300 %. AD
  • Внутренний подвод СОЖ до 50 бар.
  • Надёжное зажимание метчика в быстросменных вставках для резьбонарезных цанг ER. Радиальные биения конуса хвостовика по отношению к конусу патрона ER < 3 мкм. DIN

69871 D D

1 Применение: Во фрезерных обрабатывающих центрах с подачей, соответствующей шагу резьбы, то есть для синхронного резьбонарезания. ISO 33 8100

  • Для компенсации разницы шага резьбы и подачи шпинделя. 7388-1
  • Для компенсации допусков на шаг резьбы метчиков. A

Специальные принадлежности: Быстросменные вставки и удлинители, см. № 338120−338142. Штревели, см. № 308600 − 308806. Трубка подвода СОЖ для конуса HSK см. № 309880. Форма Торцовый ключ HSK см. № 309890. A D D 1 DIN 69893 33 8110

диапазон нарезания резьбыM1-12A M6-20
33 8100SK 40261,62340,91
33 8105SK 50289,04453,56 ■
33 8106BT 30261,62–
33 8107Резьбонарезные патроны с BT 40261,62PSC 340,91 ■
33 8110минимальной компенсацией HSK-A 63
MLA с ВО 50 бар334,99413,54
33 8115HSK-A 100535,09632,92
33 8118PSC 63(1009,08)Форма –
33 8121ХвостовикAD
⌀25 мм197,29D D 225,19
1
Компенсация длины при сжатииммISO 0,2
Компенсация длины при растяжениимм26623-1 1
наружный ⌀ Dмм4333 8118 60
A
⌀ Dмм2032
1
Размер A (33 8100)мм5390
Размер A (33 8105)мм5374
Размер A (33 8106, 33 8118)мм57–
Размер A (33 8107)мм61D D 82
1
Размер A (33 8110)мм6497
Размер A (33 8115)мм7033 8121 91
Размер A (33 8121)мм3456
A
Подходит для размера ER11/1625

Быстросменные резьбонарезные вставки ER и модульные удлинители Подходит для: Быстросменные резьбонарезные патроны MLA с минимальной компенсацией длины № 338100 − 338121. Специальные принадлежности: Цанги ER для метчиков, см. № 309399 − 309447.

для цанг ERER11162533 8120
31M 33 8120 Быстросменная вставка для резь патрона с минимальной компенсбонарезного ациейMLA202,32166,75 ■194,18 ■
Для диапазона размеровM1−M5M3−M12M6−M20
Lмм172427
⌀ Dмм192842
⌀ D1мм2–62–102–16
⌀ dмм202032
Запасная гайка GARANT High Speed № 309610111625
максимальный момент затяжкиНм206070

Модульные быстросменные вставки для синхронных резьбонарезных патронов MLA

Применение: Для нарезания резьбы в недоступных местах.

Специальные принадлежности: Цанги ER для метчиков, см. № 309399−309447. 33

для цанг ERER1625
31M 33 8130Модульная быстросменная вставка для патрона с минимальной компенсациейMLA398,14439,05
Для диапазона размеровM3−M12M6−M20
Lмм5584D D1 d
⌀ Dмм2842
⌀ D1мм2–102–1633 8130
⌀ dмм2032L1
L1мм3863L
