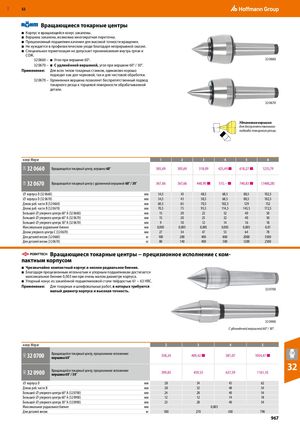

Вращающиеся токарные центры
- Корпус и вращающийся конус закалены.
- Вершина закалена, возможна многократная переточка.
- Прецизионный подшипник качения для высокой точности вращения.
- Не нуждается в профилактическом уходе благодаря непрерывной смазке.
- Специальная герметизация не допускает проникновения внутрь грязи и СОЖ.
32 0660 – Угол при вершине 60°. 32 0660
32 0670 – С удлинённой вершиной, угол при вершине 60° / 30°. Применение: Для всех типов токарных станков, одинаково хорошо подходит как для черновой, так и для чистовой обработки. 32 0670 – Удлиненная вершина позволяет беспрепятственный подвод
токарного резца к торцевой поверхности обрабатываемой детали.
32 0670
Удлиненная вершина для беспрепятственного подвода токарного резца.
| конус Морзе | 1 | 2 | 3 | 4 | 5 | 6 | |
| 35R 32 0660 Вращающийся токарный центр, вершина60° | 305,69 | 305,69 | 318,09 | 425,49 ■ | 618,27 ■ | 1233,79 | |
| 35R 32 0670 Вращающийся токарный центр с удлиненной вершиной60° / 30° | 367,66 | 367,66 | 448,90 ■ | 515,– ■ | 740,83 ■ | (1480,28) | |
| ⌀ корпуса D (32 0660) | мм | 34,5 | 43 | 48,5 | 68,5 | 88,5 | 102,5 |
| ⌀ корпуса D (32 0670) | мм | 34,5 | 43 | 58,5 | 68,5 | 88,5 | 102,5 |
| Длина раб. части B (32 0660) | мм | 60,5 | 65 | 70,5 | 102,5 | 129 | 152 |
| Длина раб. части B (32 0670) | мм | 70,5 | 75 | 95,5 | 114,5 | 143,5 | 172,5 |
| Больший ⌀ упорного центра 60°A (32 0660) | мм | 15 | 20 | 22 | 32 | 40 | 50 |
| Больший ⌀ упорного центра 60°A (32 0670) | мм | 15 | 20 | 25 | 32 | 40 | 50 |
| Больший ⌀ упорного центра 30°A (32 0670) | мм | 9 | 10 | 12 | 14 | 16 | 18 |
| Максимальное радиальное биение | мм | 0,005 | 0,005 | 0,005 | 0,005 | 0,005 | 0,01 |
| Длина упорного центра C (320670) | мм | 27 | 34 | 47 | 53 | 64 | 78 |
| Длядеталейвесом(320660) | кг | 100 | 200 | 400 | 800 | 2000 | 3500 |
| Длядеталейвесом(320670) | кг | 80 | 140 | 400 | 500 | 1200 | 2500 |
Вращающиеся токарные центры − прецизионное исполнение с ком-
пактным корпусом
- Чрезвычайно компактный корпус и низкое радиальное биение.
- Благодаря прецизионным игольчатым и упорным подшипникам достигается максимальное биение 0,003 мм при очень малом диаметре корпуса.
- Упорный конус из закалённой подшипниковой стали твёрдостью 61 − 63 HRC.
Применение: Для токарных и шлифовальных работ, в которых требуются малый диаметр корпуса и высокая точность. 32 0700
32 0900 С удлинённой вершиной 60° / 30°.
| конус Морзе | 2 | 3 | 4 | 5 | ||
| 34D 32 0700 | Вращающийся токарный центр, прецизионное исполнение вершина 60° | 358,24 | 409,42 ■ | 581,07 | 1054,47 ■ | |
| 34D 32 0900 | Вращающийся токарный центр, прецизионное исполнение вершина 60° / 30° | 399,83 | 459,53 | 637,59 | 1161,10 | |
| ⌀ корпуса D | мм | 28 | 34 | 45 | 62 | |
| Длина раб. части B | мм | 28 | 32 | 48 | 54 | |
| Больший ⌀ упорно | го центра 60°A (32 0700) | мм | 24 | 28 | 40 | 54 |
| Больший ⌀ упорно | го центра 60°A (32 0900) | мм | 12 | 12 | 14 | 18 |
| Больший ⌀ упорног | о центра 30°A (32 0900) | мм | 23 | 28 | 40 | 54 |
| Максимальное ради | альное биение | мм | 0,003 | |||
| Для деталей весом | кг | 180 | 270 | 430 | 790 |
