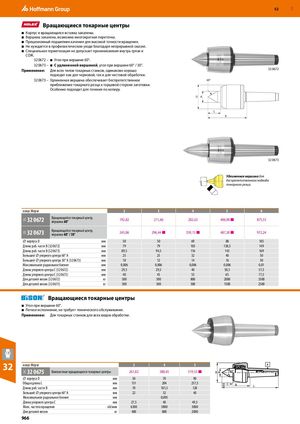

Вращающиеся токарные центры
- Корпус и вращающаяся вставка закалены.
- Вершина закалена, возможна многократная переточка.
- Прецизионный подшипник качения для высокой точности вращения.
- Не нуждается в профилактическом уходе благодаря непрерывной смазке.
- Специальная герметизация не допускает проникновения внутрь грязи и СОЖ. 32 0672 – Угол при вершине 60°. 32 0673 – С удлиненной вершиной, угол при вершине 60° / 30°.
Применение: Для всех типов токарных станков, одинаково хорошо 32 0672
подходит как для черновой, так и для чистовой обработки. 32 0673 – Удлиненная вершина обеспечивает беспрепятственное 60° приближение токарного резца к торцевой стороне заготовки. Особенно подходит для точения по копиру.
D A
C B
32 0673
Удлиненная вершина для беспрепятственного подвода токарного резца.
| конус Морзе | 2 | 3 | 4 | 5 | 6 | ||
| 32L 32 0672 | Вращающийся токарный центр, вершина60° | 192,82 | 211,66 | 282,63 | 406,98 ■ | 875,53 | |
| 32L 32 0673 | Вращающийся токарный центр, вершина60° / 30° | 243,06 | 296,44 ■ | 339,15 ■ | 487,38 ■ | 972,24 | |
| ⌀ корпуса D | мм | 50 | 50 | 69 | 88 | 105 | |
| Длина раб. части B | (32 0672) | мм | 79 | 79 | 103 | 138,5 | 149 |
| Длина раб. части B | (32 0673) | мм | 89,5 | 94,5 | 116 | 143 | 169 |
| Больший ⌀ упорн | ого центра 60°A | мм | 25 | 25 | 32 | 40 | 50 |
| Больший ⌀ упорн | ого центра 30°A (32 0673) | мм | 10 | 12 | 14 | 16 | 30 |
| Максимальное рад | иальное биение | мм | 0,006 | 0,006 | 0,006 | 0,006 | 0,01 |
| Длина упорного це | нтра C (32 0672) | мм | 29,5 | 29,5 | 40 | 50,5 | 57,5 |
| Длина упорного це | нтра C (320673) | мм | 40 | 45 | 53 | 65 | 77,5 |
| Длядеталейвесом | (320672) | кг | 500 | 500 | 800 | 2000 | 3500 |
| Длядеталейвесом | (320673) | кг | 500 | 500 | 500 | 1500 | 2500 |
Вращающиеся токарные центры
- Угол при вершине 60°.
- Легкое исполнение, не требует технического обслуживания.
Применение: Для токарных станков для всех видов обработки.
| конус Морзе | 3 | 4 | 5 | |
| 36C 32 0675 Компактные вращающиеся | токарные центры | 261,82 | 380,45 | 519,55 ■ |
| ⌀ корпуса D | мм | 50 | 70 | 90 |
| Общая длина L | мм | 151 | 204 | 257,5 |
| Длина раб. части B | мм | 70 | 101,5 | 128 |
| Больший ⌀ упорного центра 60°A | мм | 22 | 32 | 40 |
| Максимальное радиальное биение | мм | 0,005 | ||
| Длина упорного центра C | мм | 27,5 | 40 | 49,5 |
| Макс. частота вращения | об/мин | 6300 | 3800 | 3000 |
| Длядеталейвесом | кг | 400 | 800 | 2000 |
