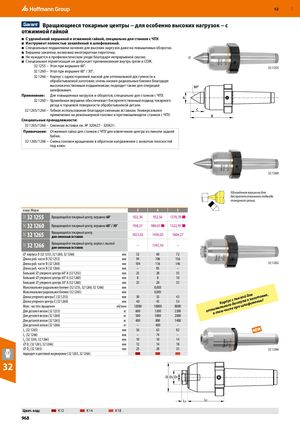

Вращающиеся токарные центры − для особенно высоких нагрузок − с
отжимной гайкой
- С удлинённой вершиной и отжимной гайкой, специально для станков с ЧПУ.
- Инструмент полностью закалённый и шлифованный.
- Специальные подшипники качения для высоких наргузок даже на повышенных оборотах.
- Вершина закалена, возможна многократная переточка.
- Не нуждается в профилактическом уходе благодаря непрерывной смазке. D
- Специальная герметизация не допускает проникновения внутрь грязи и СОЖ. 32 1255 – Угол при вершине 60°.
32 1255 32 1260 – Угол при вершине 60° / 30°. 32 1266 – Корпус с односторонней лыской для оптимальной доступности к обрабатываемой заготовке; очень низкие радиальные биения благодаря высококачественным подшипникам; подходит также для операций шлифования.
Применение: Для повышенных нагрузок и оборотов, специально для станков с ЧПУ. 32 1260 – Удлинённая вершина обеспечивает беспрепятственный подвод токарного резца к торцевой поверхности обрабатываемой детали. 32 1265/1266 – Гибкое использование благодаря сменным вставкам. Универсальное применение на револьверной головке и противошпинделе станков с ЧПУ.
Специальные принадлежности: 32 1265/1266 – Сменные вставки см. № 320627 - 320631.
Примечание: Отжимная гайка для станков с ЧПУ для извлечения центра из пиноли задней бабки. 32 1265/1266 – Смена головок вращением в обратном направлении с захватом плоскостей под ключ.
| конус Морзе | 3 | 4 | 5 | Удлинённ беспрепя токарно | ая вершина для тственного подвода го резца. 32 1260 | ||
| 31Z 32 1255 | Вращающийся токарный центр, вершина60° | 922,36 | 952,56 | 1370,78 ■ | |||
| 31Z 32 1260 | Вращающийся токарный центр, вершина60° / 30° | 958,37 | 980,45 ■ | 1522,95 ■ | |||
| 31Z 32 1265 | Вращающийся токарный центр для сменных вставок | 1023,43 | 1430,02 | 1604,27 | |||
| 1Z 32 1266 | Вращающийся токарный центр, корпус с лыской | – | 134754 | – | |||
| 3 | для сменных вставок | , | |||||
| ⌀ корпуса D (32 125 | 5, 32 1260, 32 1266) | мм | 52 | 60 | 72 | ||
| Длина раб. части B ( | 32 1255) | мм | 94 | 106 | 136 | ||
| Длина раб. части B ( | 32 1260) | мм | 104 | 116 | 146 | 32 1265 | |
| Длина раб. части B ( | 32 1266) | мм | – | 85 | – | ||
| Больший ⌀ упорно | го центра 60°A (32 1255) | мм | 25 | 28 | 35 | ||
| Больший ⌀ упорно | го центра 60°A (32 1260) | мм | 8 | 8 | 10 | ||
| Больший ⌀ упорно | го центра 30°A (32 1260) | мм | 25 | 28 | 35 | ||
| Максимальное рад | иальное биение (32 1255, 32 1260, 32 1266) | мм | 0,003 | ||||
| Максимальное рад | иальное биение (32 1265) | мм | 0,005 | ||||
| Длина упорного цен | тра C (32 1255) | мм | 30 | 35 | 43 | ыско | й для аготовке, |
| Длина упорного цен | тра C (32 1260) | мм | 40 | 45 | 53 | Корпус с л досту | пакз фовании! |
| Макс. частота вращ | ения о | б/мин | 12000 | 10000 | 8000 | мального ле при ш | ли |
| Длядеталейвесом | (32 1255) | кг | 600 | 1200 | 2200 | опти в том чис | |
| Длядеталейвесом | (32 1260) | кг | 500 | 1000 | 2000 | ||
| Длядеталейвесом | (32 1265) | кг | 400 | 800 | 1400 | ||
| Длядеталейвесом | (32 1266) | кг | – | 400 | – | ||
| L1(32 1265) | мм | 56 | 63 | 82 | |||
| L1(32 1266) | мм | – | 74 | – | |||
| L2(32 1265, 32 1266) | мм | 10 | 10 | 14 | |||
| ⌀ D1(32 1265, 32 12 | 66) | мм | 12 | 14 | 18 | ||
| ⌀ D2(32 1265) | мм | 25 | 28 | 35 | 32 1266 | ||
| подходит к цветово | й маркировке (32 1265, 32 1266) |
32
Цвет. код: K12 K14 K18
