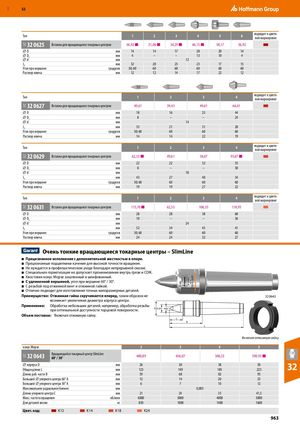

Каталог Hoffmann Group режущий и вспомогательный инструмент - страница 962

Предыдущая страница Следующая страница

Навигация

RUE 31Z31Z31Z31Z31Z 52 Тип 1 2 3 4 5 6 подходит к цвето-вой маркировке 32 0625 Вставки для вращающихся токарных центров 36,92 ■ 31,06 ■ 34,29 ■ 46,15 ■ 58,17 36,92 ⌀ D мм 14 14 17 28 20 14 ​ ⌀ D1 мм 4 – – 13 10 4 ​ ⌀ d мм 12 ​ L1 мм 32 20 23 23 17 15 ​ Угол при вершине градусов 30; 60 60 60 60 60 60 ​ Раствор ключа мм 12 12 14 17 22 12 ​ Тип 1 2 3 4 подходит к цвето-вой маркировке 32 0627 Вставки для вращающихся токарных центров 49,61 39,43 49,61 66,41 ⌀ D мм 18 16 25 44 ​ ⌀ D1 мм 8 – – 24 ​ ⌀ d мм 14 ​ L1 мм 35 21 31 28 ​ Угол при вершине градусов 30; 60 60 60 60 ​ Раствор ключа мм 14 14 22 19 ​ Тип 1 2 3 4 подходит к цвето-вой маркировке 32 0629 Вставки для вращающихся токарных центров 62,53 ■ 49,61 56,07 93,07 ■ ⌀ D мм 22 22 32 55 ​ ⌀ D1 мм 8 – – 30 ​ ⌀ d мм 18 ​ L1 мм 43 27 40 34 ​ Угол при вершине градусов 30; 60 60 60 60 ​ Раствор ключа мм 19 19 27 22 ​ Тип 1 2 3 4 подходит к цвето-вой маркировке 32 0631 Вставки для вращающихся токарных центров 115,70 ■ 62,53 106,33 118,93 ⌀ D мм 28 28 38 68 ​ ⌀ D1 мм 10 – – 36 ​ ⌀ d мм 24 ​ L1 мм 52 34 45 41 ​ Угол при вершине градусов 30; 60 60 60 60 ​ Раствор ключа мм 24 24 32 27 ​ ​  Очень тонкие вращающиеся токарные центры – SlimLine ■ Прецизионное исполнение с дополнительной жесткостью в опоре. ■ Прецизионные подшипники качения для высокой точности вращения. ■ Не нуждается в профилактическом уходе благодаря непрерывной смазке. ■ Специальная герметизация не допускает проникновения внутрь грязи и СОЖ. ■ Хвостовик конус Морзе закаленный и шлифованный. ■ С удлиненной вершиной, угол при вершине 60° / 30°. ■ С резьбой под отжимной винт и отжимной гайкой. ■ Отлично подходит для изготовления точных малоразмерных деталей. Преимущество: Отжимная гайка скручивается вперед, таким образом не 32 0643 возникает увеличения диаметра корпуса центра. Применение: Обработка небольших деталей, например, обработка резьбы при оптимальной доступности торцовой поверхности. D A30° A60° Объем поставки: Включая отжимную гайку. C B L Включая отжимную гайку конус Морзе 2 3 4 5 32 0643 Вращающийся токарный центр SlimLine60° / 30° 400,89 456,07 506,33 590,93 ■ ⌀ корпуса DОбщая длина L мм 26мм123 30149 38185 50223 32 Длина раб. части B мм 59 68 82 93 Больший ⌀ упорного центра 60° A мм 12 14 20 25 Больший ⌀ упорного центра 30° A мм 6 7 10 12 Максимальное радиальное биение мм 0,005 Длина упорного центра C мм 21 24 33 41,5 Макс. частота вращенияоб/мин 6000 5000 4000 3000 Для деталей весом кг 850 1000 1400 1600 Цвет. код:  K12  K14  K18  K24 963
