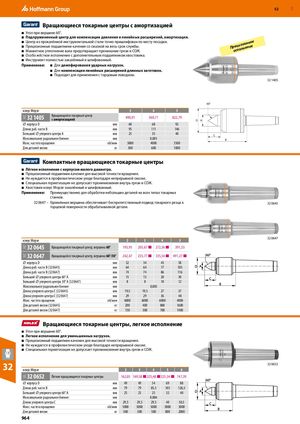

Вращающиеся токарные центры с амортизацией
- Угол при вершине 60°.
- Подпружиненный центр для компенсации давления и линейных расширений, амортизация.
| Центр из прок Прецизионны Манжетное уп Особо жёстко Инструмент п | алённой инструментальной ста е подшипники качения со смазк лотнение вала предотвращает е исполнение с дополнительны олностью закалённый и шлифов | ли точно при ой на весь ср проникание г м подшипник анный. | шлифован по ок службы. рязи и СОЖ. ом хвостовика | месту посадки. . | | Прецизионное исполнение |
| рименение: | ■Длядемпфирования удар ■Длякомпенсации линейн ■Подходит для применения с | ных нагрузо ых расширен торцовым по | к. ий длинных водком. | заготовок. | | 32 1405 |
| конус Морзе | | | 3 | 4 | 5 | 60° |
| 31Z 32 1405 | Вращающийся токарный центр с амортизацией | | 490,01 | 560,71 | 822,79 | D A |
| ⌀ корпуса D | | мм | 60 | 68 | 92 | |
| Длина раб. части B | | мм | 95 | 111 | 146 | |
| Больший ⌀ упорно | го центра A | мм | 25 | 35 | 40 | C |
| Максимальное рад | иальное биение | мм | | 0,005 | | B |
| Макс. частота вращ | ения | об/мин | 5000 | 4000 | 3500 | |
| Для деталей весом | | кг | 300 | 600 | 1000 | |
Компактные вращающиеся токарные центры
- Лёгкое исполнение с корпусом малого диаметра.
- Прецизионный подшипник качения для высокой точности вращения.
- Не нуждается в профилактическом уходе благодаря непрерывной смазке.
- Специальная герметизация не допускает проникновения внутрь грязи и СОЖ.
- Хвостовик конус Морзе закалённый и шлифованный.
Применение: Преимущественно для обработки небольших деталей на всех типах токарных станков. 32 0647 – Удлинённая вершина обеспечивает беспрепятственный подвод токарного резца к 32 0645 торцевой поверхности обрабатываемой детали.
| конус Морзе | 2 | 3 | 4 | 5 |
| 31Z 32 0645 Вращающийся токарный центр, вершина60° | 193,95 | 203,67 ■ | 272,36 ■ | 391,53 |
| 31Z 32 0647 Вращающийся токарный центр, вершина60°/30° | 242,47 | 255,77 ■ | 335,54 ■ | 491,27 ■ |
| ⌀ корпуса D мм | 32 | 34 | 43 | 58 |
| Длина раб. части B (32 0645) мм | 64 | 64 | 77 | 105 |
| Длина раб. части B (32 0647) мм | 74 | 74 | 86 | 116 |
| Больший ⌀ упорного центра 60°A мм | 15 | 15 | 20 | 30 |
| Больший ⌀ упорного центра 30°A (32 0647) мм | 8 | 8 | 10 | 12 |
| Максимальное радиальное биение мм | | 0,0 | 05 | |
| Длина упорного центра C (32 0645) мм | 19,5 | 19,5 | 27 | 37 |
| Длина упорного центра C (320647) мм | 29 | 29 | 36 | 48 |
| Макс. частота вращения об/мин | 6000 | 6000 | 6000 | 4000 |
| Длядеталейвесом(320645) кг | 200 | 400 | 800 | 1600 |
| Длядеталейвесом(320647) кг | 150 | 300 | 700 | 1400 |
Вращающиеся токарные центры, легкое исполнение
- Угол при вершине 60°.
- Легкое исполнение для уменьшенных нагрузок.
- Прецизионный подшипник качения для высокой точности вращения.
- Не нуждается в профилактическом уходе благодаря непрерывной смазке.
- Специальная герметизация не допускает проникновения внутрь грязи и СОЖ.
| | | | | | | 32 0652 |
| конус Морзе | | 2 | 3 | 4 | 5 | 6 | |
| 32L 32 0652 Легкие вращающиеся токарные центры | | 162,05 | 169,58 ■ | 225,48 ■ | 325,34 ■ | 747,39 | |
| ⌀ корпуса D | мм | 49 | 49 | 54 | 69 | 88 | |
| Длина раб. части B | мм | 79 | 79 | 85,5 | 103 | 126,5 | |
| Больший ⌀ упорного центра 60°A | мм | 25 | 25 | 25 | 32 | 40 | |
| Максимальное радиальное биение | мм | | | 0,006 | | | |
| Длина упорного центра C | мм | 29,5 | 29,5 | 29,5 | 40 | 50,5 | |
| Макс. частота вращения | об/мин | 5000 | 5000 | 5000 | 3800 | 3000 | |
| Для деталей весом | кг | 500 | 500 | 500 | 800 | 2000 | |
