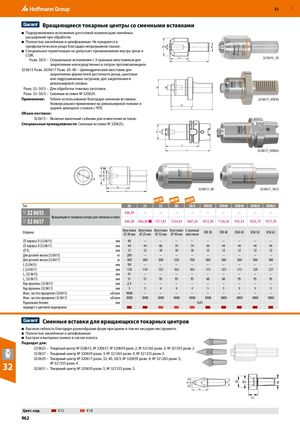

Вращающиеся токарные центры со сменными вставками
- Подпружиненное исполнение для осевой компенсации линейных расширений при обработке.
- Полностью закалённые и шлифованные. Не нуждаются в профилактическом уходе благодаря непрерывной смазке.
- Специальная герметизация не допускает проникновения внутрь грязи и СОЖ. Разм. 50/3 – Специальное исполнение с 3-гранным хвостовиком для 32 0615_20
закрепления непосредственно в патрон противошпинделя. 32 0615 Разм. 20/0617 Разм. 20–40 – Цилиндрический хвостовик для закрепления держателей расточного резца, цанговых или гидрозажимных патронов; для закрепления в револьверной головке. Разм. 32–50/3 – Для обработки тяжелых заготовок. Разм. 32–50/3 – Сменные вставки № 320629.
Применение: Гибкое использование благодаря сменным вставкам. 32 0617_VDI30
Универсальное применение на револьверной головке и заднем шпинделе станков с ЧПУ. Объем поставки: 32 0615 – Включая вилочный съёмник для извлечения вставок.
Специальные принадлежности: Сменные вставки № 320625. D D1
L1 L 32 0617_HSK63
32 0617_40 32 0617_50/3
| Тип | 20 | 25 | 32 | 40 | 50/3 | VDI30 | VDI40 | HSK40 | HSK50 | HSK63 | |
| 31Z 32 0615 В | 436,39 | – | – | – | – | – | – | – | – | – | |
| ращающиеся токарные цент 31Z 32 0617 | ы для сменных вставок | 444,38 | 444,38 ■ | 1311,87 | 1354,45 | 1607,24 | 1012,50 | 1136,24 | 935,34 | 1033,79 | 1077,70 |
| Оправка | Хвостовик ⌀ 20 мм | Хвостовик ⌀ 25 мм | Хвостовик ⌀ 32 мм | Хвостовик ⌀ 40 мм | 3-гранный хвостовик | VDI 30 | VDI 40 | HSK 40 | HSK 50 | HSK 63 | |
| ⌀ корпуса D (32 0615) | мм | 40 | – | – | – | – | – | – | – | – | – |
| ⌀ корпуса D (32 0617) | мм | 44 | 44 | 66 | 74 | 74 | 44 | 44 | 44 | 44 | 44 |
| ⌀ D1 | мм | 12 | 12 | 18 | 18 | 18 | 12 | 12 | 12 | 12 | 12 |
| Для деталей весом (32 0615) | кг | 200 | – | – | – | – | – | – | – | – | – |
| Для деталей весом (32 0617) | кг | 300 | 300 | 500 | 550 | 700 | 300 | 300 | 300 | 300 | 300 |
| L (32 0615) | мм | 90 | – | – | – | – | – | – | – | – | – |
| L (32 0617) | мм | 118 | 118 | 155 | 165 | 165 | 115 | 123 | 115 | 120 | 127 |
| L1(32 0615) | мм | 41 | – | – | – | – | – | – | – | – | – |
| L1(32 0617) | мм | 51 | 51 | 95 | 95 | 95 | 60 | 60 | 95 | 95 | 95 |
| Ход пружины (32 0615) | мм | 2,4 | – | – | – | – | – | – | – | – | – |
| Ход пружины (32 0617) | мм | 3 | 3 | 4 | 4 | 4 | 3 | 3 | 3 | 3 | 3 |
| Макс. частота вращения (32 0615) | об/мин | 4000 | – | – | – | – | – | – | – | – | – |
| Макс. частота вращения (32 0617) | об/мин | 3000 | 3000 | 5000 | 4000 | 4000 | 3000 | 3000 | 3000 | 3000 | 3000 |
| Радиальное биение | мм | 0,0 | 1 | ||||||||
| подходит к цветовой маркировке |
Сменные вставки для вращающихся токарных центров
- Высокая гибкость благодаря разнообразию форм при одном и том же несущем инструменте.
- Полностью закалённые и шлифованные.
- Быстрая и выгодная замена в случае износа.
Подходит для: 32 0625 – Токарный центр № 320615, № 320617, № 320659 разм. 2, № 321265 разм. 3, № 321335 разм. 2. 32 0627 – Токарный центр № 320659 разм. 3, № 321265 разм. 4, № 321335 разм. 3. 32 0629 – Токарный центр № 320617 разм. 32, 40, 50/3; № 320659 разм. 4; № 321265 разм. 5; 32 № 321335 разм. 4. 32 0631 – Токарный центр № 320659 разм. 5, № 321335 разм. 5.
Цвет. код: K12 K18
