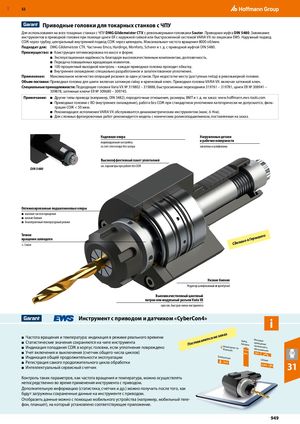

RUE 52 ​  Приводные головки для токарных станков с ЧПУ Для использования на всех токарных станках с ЧПУ DMG Gildemeister CTX с револьверными головками Sauter. Приводная муфта DIN 5480. Зажимание инструментов в приводной головке при помощи цанги ER с наружной гайкой или быстросменной системой VARIA VX по лицензии EWS. Наружный подвод СОЖ через трубку, центральный внутренний подвод СОЖ через шпиндель. Максимальная частота вращения 8000 об/мин. Подходит для: DMG Gildemeister CTX. Частично Emco, Hardinge, Monforts, Scherer и т. д. с приводной муфтой DIN 5480. Преимущество: ■ Конструкция оптимизирована по массе и форме. ■ Эксплуатационная надёжность благодаря высококачественным компонентам, долговечность. ■ Передача повышенных вращающих моментов. ■ 100-процентный выходной контроль – каждая приводная головка проходит обкатку. ■ Внутреннее охлаждение: специально разработанное и запатентованное уплотнение. Применение: Максимальное количество операций резания за один установ. При недостатке места (доступных гнёзд) в револьверной головке. Объем поставки: Приводная головка для цанги: включая затяжную гайку и крючковый ключ. Приводная головка VARIA VX: включая затяжной ключ. Специальные принадлежности: Подходящие головки Varia VX № 319802 – 319888, быстросменные переходники 319761 – 319781, цанги ER № 308941 – 309878, затяжные ключи ER № 309680 – 309745. Примечание: ■ Другие типы привода (например, DIN 5482), передаточные отношения, размеры, BMT и т. д. на заказ: www.hoffmann.ews-tools.com ■ Приводные головки с ВО (внутреннее охлаждение), работа без СОЖ при стандартном уплотнении категорически не допускается, филь- трация СОЖ < 50 мкм. ■ Рекомендация: исполнение VARIA VX обслуживается динамометрическим инструментом (макс. 6 Н•м). ■ Для сложных фрезеровочных работ рекомендуется модель с коническим роликоподшипником, поставляемая на заказ. Надежная опора Нагруженные детали индивидуальная настройка, и рабочие поверхности за счет этого опора без зазора закалены и шлифованы Высокоэффективный пакет уплотнений см. параметры при работе без СОЖ DIN 5480 Оптимизированные подшипниковые опоры ■ высокая частота вращения ■ низкие биения ■ благоприятный температурный режим Точноевращение шпинделя≤ 3 мкм Сделано в Германии Низкие биения Редуктор шлифованный и притёртый Высококачественный цанговый патрон или модульный разъем Varia VX простая, быстрая смена инструмента Инструмент с приводом и датчиком «CyberCon4» i ■ Частота вращения и температура: индикация в режиме реального времени■Статистические значения сохраняются на чипе инструмента■Индикация попадания СОЖ в корпус головки, если уплотнение повреждено■Учет включения и выключения (счетчик общего числа циклов)Поставляется на заказ МBluоeнtиoтoоtрhинг поЗарядбатареиИнтервалптоербхсонлвиуечждееиснвкиаонягоия ■ Индикация общей продолжительности эксплуатации■Регистрация самого продолжительного цикла обработки■Интеллектуальный сервисный счетчик Температура об/мин 31 Контроль таких параметров, как частота вращения и температура, можно осуществлять непосредственно во время применения инструмента с приводом. Дополнительную информацию (статистика, счетчик и др.) можно получить после того, как будут загружены сохраненные данные на инструменте с приводом. Отобразить данные можно с помощью мобильного устройства (например, мобильный теле- фон, планшет), на который установлено соответствующее приложение. 949
