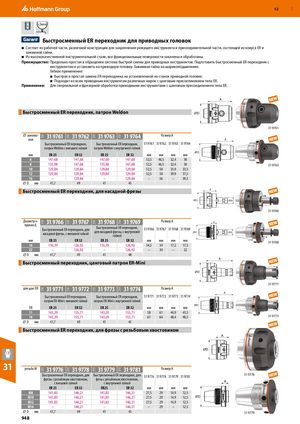

Каталог Hoffmann Group режущий и вспомогательный инструмент - страница 947

Предыдущая страница Следующая страница

Навигация

31V31V31V31V 31V31V31V31V 31V31V31V31V 31V31V31V31V RUE 52 ≤3мкм      Быстросменный ER переходник для приводных головок ■ Состоит из рабочей части, различной конструкции для закрепления режущего инструмента и присоединительной части, состоящей из конуса ER и зажимной гайки. ■ Из высококачественной инструментальной стали, все функциональные поверхности закалены и обработаны. Преимущество: Предельно простая в обращении система быстрой смены для приводных инструментов. Подготовить быстросменный ER переходник с инструментом и установить на приводную головку. Зажимная гайка на шарикоподшипнике. Гибкое применение: ■ быстрая и простая замена ER переходника на установленной на станок приводной головке. ■ Подходит ко всем приводным инструментам различных марок с цанговым присоелинением типа ER. Применение: Для сверлильной и фрезерной обработки приводными инструментами с цанговым присоединением типа ER. A Быстросменный ER переходник, патрон Weldon ​ ⌀D 31 9761 ⌀ зажима-ния 31 9761 31 9762 31 9763 31 9764 Размер A A Быстросменный ER переходник, Быстросменный ER переходник, 31 9761 31 9762 31 9763 31 9764 патрон Weldon с внешней гайкой патрон Weldon с внутренней гайкой мм ER 25 ER 32 ER 25 ER 32 мм мм мм мм ⌀D 6 147,68 147,68 147,68 147,68 52,5 46,5 32,4 30 8 135,98 147,68 135,98 147,68 52,5 46,5 32,4 30 31 9763 10 129,84 129,84 129,84 129,84 52,5 50 35,9 33,5 12 129,84 129,84 129,84 129,84 52,5 50 39,9 37,5 16 – 129,84 – 129,84 – 56 – 39,5 ⌀ D мм 41,7 49 41 45 ​ ​ ​ ​ Быстросменный ER переходник, для насадной фрезы ​ A ⌀D ⌀d1 31 9766 Диаметр о-правки d131 9766 31 9767Быстросменный ER переходник, длянасадной фрезы, с внешней гайкой31 976831 9769Размер AБыстросменный ER переходник,для насадной фрезы, с внутренней31 976631 976731 976831 9769⌀DгайкойA⌀d1 мм ER 25 ER 32 ER 25 ER 32 мм мм мм мм 31 9768 16 116,39 126,92 116,39 126,92 34,5 34 17,2 17,5 22 – 126,92 – 126,92 – 39 – 22 ⌀ D мм 41,7 49 41 48 ​ ​ ​ ​ A Быстросменный переходник, цанговый патрон ER-Mini ​ ⌀D 31 9771 для цанг ER 31 9771 31 9772 31 9773 31 9774 Размер A A Быстросменный ER переходник, Быстросменный ER переходник, 31 9771 31 9772 31 9773 31 9774 патрон ER-Mini с внешней гайкой патрон ER-Mini с внутренней гайкой ⌀D ER ER 25 ER 32 ER 25 ER 32 мм мм мм мм 11 143,29 155,71 143,29 155,71 58 61 44,9 43,5 16 143,29 155,71 143,29 155,71 61 64 48,4 48,5 31 9773 ⌀ D мм 41,7 49 41 45 ​ ​ ​ ​ Быстросменный ER переходник, для фрезы с резьбовым хвостовиком ​ A ⌀D 31 резьба М 31 9776 31 9778 31 9779 31 9781 Размер A Быстросменный ER переходник, дляфрезы с резьбовым хвостовиком,Быстросменный ER переходник, дляфезы с резьбовым хвостовиком,31 977631 977831 977931 9781с внешней гайкойс внутренней гайкой31 9776A ER 25 ER 32 ER25 ER 32 мм мм мм мм M8 141,83 146,21 141,83 146,21 27,5 29 14,9 12,5 M10 141,83 146,21 141,83 146,21 27,5 29 14,9 12,5 ⌀D M12 141,83 146,21 141,83 146,21 27,5 29 14,9 12,5 M16 – 146,21 – 146,21 – 29 – 12,5 ⌀ D мм 41,7 49 41 45 ​ ​ ​ ​ 31 9779 948
