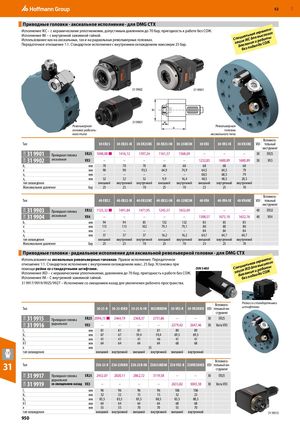

Каталог Hoffmann Group режущий и вспомогательный инструмент - страница 949
Навигация
Каталог Hoffmann Group запасные части, оснастка и СИЗ
Каталог Hoffmann Group ручной и измерительный инструмент
Новые режущие инструменты, производственная мебель и средства защиты Hoffmann Group 2027
Каталог Hoffmann Group токарный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
Приводные головки - аксиальное исполнение - для DMG CTX
| сполнение IKC – с керамическими уплотнен сполнение IM – с внутренней зажимной гай спользование как на аксиальных, так и на р ередаточное отношение 1:1. Стандартное ис | иями, допуст кой. адиальных р полнение с | имым давл евольверн внутренним | ением до 70 ых головках. охлаждени | бар, пригодн ем максимум | ость к работ 25 бар. | е без СОЖ. | Специальная гермети- зация IKC для высокого давления и работы без подвода СОЖ |
| Револьверная головка радиаль ного типа | - | 3 3 | 1 9902 1 9901 | 3 | 1 9901 ак | Револьверная головка сиального типа | |
| Тип | 30-ER25 | 30-ER25-IK | 30-ER25IKC | 30-ER25-IM | 30-25IKCIM | 30-VX3 | 30-VX3-IK 30-VX3IKC VDI Вспомога- тельный инструмент |
| 31W 31 9901 Приводная головка ER25 | 1048,08 ■ | 1416,12 | 1397,24 | 1161,57 | 1568,69 | – | – – 30 ER25 |
| аксиальная 31W 31 9902 VX3 | – | – | – | – | – | 1232,85 | 1600,89 1600,89 30 VX3 |
| b1 мм | 70 | 70 | 70 | 68 | 68 | 68 | 68 68 |
| x мм | 90 | 90 | 93,5 | 64,9 | 74,9 | 64,5 | 64,5 79 |
| x1 мм | – | – | – | – | – | 68,5 | 68,5 79 |
| x2 мм | 32 | 32 | 32 | 9,9 | 16,4 | 48,5 | 48,5 20,5 |
| тип охлаждения Максимальное давление бар | внешний 25 | внутренний 25 | внутренний 70 | внешний 25 | внутренний 70 | внешний 25 | внутренний внутренний 25 70 |
| Тип | 40-ER32 | 40-ER32-IK | 40-ER32IKC | 40-ER32-IM | 40-32IKCIM | 40-VX4 | 40-VX4-IK 40-VX4IKC VDI Вспомога- тельный инструмент |
| 31W 31 9903 Приводная головка ER32 | 1125,32 ■ | 1491,84 | 1471,95 | 1245,57 | 1652,69 | – | – – 40 ER32 |
| аксиальная 31W 31 9904 VX4 | – | – | – | – | – | 1308,57 | 1675,10 1652,76 40 VX4 |
| b1 мм | 94 | 94 | 85 | 132 | 132 | 85 | 85 85 |
| x мм | 113 | 113 | 102 | 79,1 | 79,1 | 80 | 80 80 |
| x1 мм | – | – | – | – | – | 84 | 84 84 |
| x2 мм | 37 | 37 | 37 | 16,2 | 16,2 | 64,7 | 64,7 64,7 |
| тип охлаждения | внешний | внутренний | внутренний | внешний | внутренний | внешний | внутренний внутренний |
| Максимальное давление бар | 25 | 25 | 70 | 25 | 70 | 25 | 25 70 |
Приводные головки - радиальное исполнение для аксиальной револьверной головки - для DMG CTX
Использование на аксиальных револьверных головках. Правое исполнение. Передаточное - отношение 1:1. Стандартное исполнение с внутренним охлаждением макс. 25 бар. Установка при льная герметиокого
помощи рейки со стандартными штифтами. DIN 5480 Специа боты
Исполнение IKD – с керамическими уплотнениями, давлением до 70 бар, пригодность к работе без СОЖ. зация IKD для выс ОЖ давления и ра Исполнение IM – С внутренней зажимной гайкой. без подвода С 31 9917/9919/9925/9927 – Исполнение со смещением назад для увеличения рабочего пространства.
| Тип | 30-25-R | 30-25-RIKD | 30-25-R-IM | 3025RIKDIM | 30-VX3-R | 30-VX3RIKD | VDI Вспомога- тельный ин- струмент | Рейка со стандартными штифтами | ||
| 31W 31 9915 | Приводная головка | ER25 | 2096,15 ■ | 2464,19 | 2368,37 | 2731,86 | – | – | 30 ER25 | |
| 31W 31 9916 | радиальная | VX3 | – | – | – | – | 2279,42 | 2647,46 | 30 Varia VX3 | |
| l1 | мм | 81 | 81 | 81 | 81 | 89 | 89 | |||
| b1 | мм | 67 | 67 | 59,4 | 59,4 | 69,5 | 69,5 | |||
| b2 | мм | 41 | 41 | 41 | 46 | 41 | 41 | |||
| h1 | мм | 64 | 64 | 64 | 64 | 68 | 68 | |||
| x | мм | 55 | ||||||||
| тип охлаждения | внешний | внутренний | внешний | внутренний | внешний | внутренний | ||||
| Тип | Z30-25-R | Z30-25RIKD | Z30-25R-IM | Z3025IKDIM | Z30-VX3-R | Z30VX3RIKD | VDI Вспомога- тельный ин- струмент | |||
| 31W 31 9917 | Приводная головка | ER25 | 2452,07 | 2820,11 | 2862,72 | 3119,58 | – | – | 30 ER25 | |
| радиальная | ||||||||||
| 31W 31 9919 | со смещением назад | VX3 | – | – | – | – | 2633,82 | 3003,38 | 30 Varia VX3 | |
| l1 | мм | 96 | 96 | 96 | 96 | 106 | 106 | |||
| b1 | мм | 32 | 32 | 15 | 15 | 32 | 23 | |||
| b2 | мм | 83,5 | 83,5 | 83,5 | 88,5 | 83,5 | 88,5 | |||
| h1 | мм | 64 | 64 | 64 | 64 | 68 | 68 | |||
| x | мм | 55 | 55 | 70 | 70 | 55 | 70 | |||
| тип охлаждения | внешний | внутренний | внешний | внутренний | внешний | внутренний | 31 991 |
