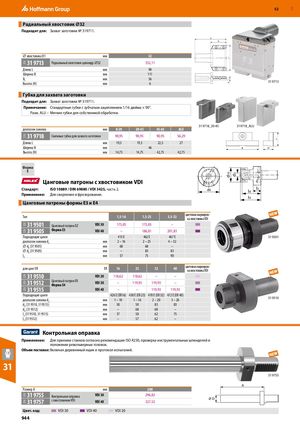

Каталог Hoffmann Group режущий и вспомогательный инструмент - страница 943

Предыдущая страница Следующая страница

Навигация

31V31V32V32V32V32V32V31V31V d10 d2 d10 d2 RUE 52 Радиальный хвостовик ⌀32 ​ Подходит для: Захват заготовки № 319711. B B1 ⌀ хвостовика D1 мм 32 L 31 9713 Радиальный хвостовик цилиндр ⌀32 352,11 Длина L мм 90 Ширина В мм 111 B1 мм 56Высота (Н)мм6 H 31 9713 Губка для захвата заготовки ​ Подходит для: Захват заготовки № 319711. Примечание: Стандартные губки с зубчатым зацеплением 1/16 дюйма × 90°. Разм. ALU – Мягкие губки для собственной обработки. 31 9718_20-45 31 9718_ALU диапазон зажима мм 8-20 20-45 45-65 ALU 31 9718 Сменные губки для захвата заготовки 90,95 90,95 90,95 56,29 L Длина L мм 19,5 19,5 22,5 27 Ширина В мм 46 B H Высота (Н) мм 14,75 14,75 42,75 42,75 Форма E    Цанговые патроны с хвостовиком VDI l3l8 Стандарт: ISO 10889 / DIN 69880 / VDI 3425, часть 2. l9 d6 l3l8 Применение: Для сверления и фрезерования. l9 d6 Цанговые патроны формы E3 и E4 ​ Тип 1,5-16 1,5-25 3,5-32 цветовая маркиров-ка хвостовика VDI 31 9501 Цанговый патрон OZ VDI 30 175,05 175,05 – 31 9505 Форма E3 VDI 40 – 186,81 201,83 Подходящие цанги 415 E 462 E 467 E ​ ​ 31 9501 диапазон зажима d2 мм 2 – 16 2 – 25 4 – 32 ​ ⌀ d6 (31 9501) мм 68 68 – ​ ⌀ d6 (31 9505) мм – 83 83 ​ l9 мм 57 75 90 ​ для цанг ER ER 16 25 32 40 цветовая маркиров-ка хвостовика VDI 31 9510 VDI 20 118,62 118,62 – – 31 9512 Цанговый патрон ERФорма E4 VDI 30 – 119,93 119,93 – 31 9515 VDI 40 – – 119,93 119,93 Подходящие цанги 426 E (ER16) 430 E (ER 25) 470 E (ER 32) 472 E (ER 40) ​ диапазон зажима d2 мм 1 – 10 1 – 16 2 – 20 3 – 26 ​ ​ 31 9510 d6 (31 9510, 31 9515) мм 50 50 83 83 ​ d6 (31 9512) мм – 68 68 – ​ l9 (31 9510, 31 9515) мм 37 50 62 75 ​ l9 (31 9512) мм – 57 62 – ​ ​  Контрольная оправка Применение: Для приемки станков согласно рекомендации ISO R230, проверка инструментальных шпинделей и положения револьверных головок. Объем поставки: Включая деревянный ящик и протокол испытаний. 31 ​ 31 9755 A Размер A мм 200 31 9755 Контрольная оправка VDI 30 296,8231 9757с хвостовиком VDIVDI 40327,52 ⌀D Цвет. код:  VDI 30  VDI 40  VDI 20 944
