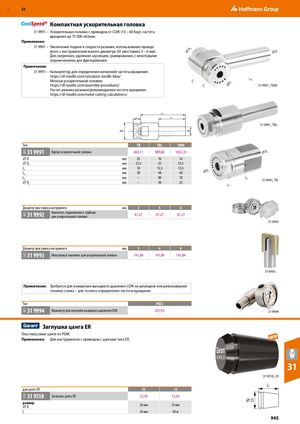

Компактная ускорительная головка

31 9991 – Ускорительная головка с приводом от СОЖ (10 – 60 бар), частота вращения до 75 000 об/мин.

Применение: 31 9991 – Увеличение подачи и скорости резания, использование прежде всего с инструментами малого диаметра (⌀ хвостовика 3 – 6 мм). 2

  • D
  • D

Для сверления, удаления заусенцев, гравирования, с некоторыми ограничениями для фрезерования.

Примечание: 31 9991 – Калькулятор для определения желаемой частоты вращения: https://sfi-toodle.com/calculator-toodle-blue/

Монтаж ускорительной головки:LL
3
https://sfi-toodle.com/assembly-procedures/2L1

⌀D 31 9991_TB90 Расчет режима резания/рекомендуемая частота вращения: 1 https://sfi-toodle.com/metal-cutting-calculations/

L 3 L1 L2

ØD2 ØD

ТипTBTBLTB90
31 9991Корпус ускорительной головки663,11969,681022,35
⌀ Dмм251616
⌀ Dмм25,52525,5
1
Lмм1013,513,5
1⌀D
Lмм30481 40
2
Lмм–80L 70
32
⌀ Dмм–3025

2 L 1

31 9991_TBL

  • D

31 9991_TB

Диаметр хвостовика инструмента 31 9992 Комплект, подшипники и турбина для ускорительной головки

мм

346
47,2747,2747,27

31 9992

Диаметр хвостовика инструментамм346
31 9993Монтажный комплект для ускорительной головки141,84141,84141,84

Примечание: Требуется для измерения выходного давления СОЖ на шпинделе или револьверной головке станка – для точного определения частоты вращения. Тип PK25

31 9994 Манометр для контроля выходного давления СОЖ 247,95

Заглушка цанга ER Пластмассовые цанги из POM. Применение: Для инструментов с приводом с цангами типа ER.

31 9993

31 9994

31

31 9518_25

для цанги ER2532
31W 31 9518 Заглушка цанга ER12,5813,62
размер: ⌀ D26 мм33 мм
L34 мм40 м
