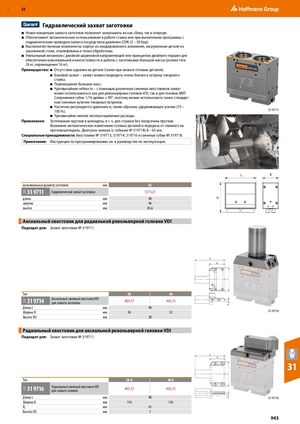

RUE 31V31V31V 52 ​  Гидравлический захват заготовки ■ Новая концепция захвата заготовок позволяет захватывать их как сбоку, так и спереди. ■ Обеспечивает автоматическое использование в работе станка или при выполнении программы с гидравлическим приводом захвата посредством давления СОЖ (3 – 50 бар). ■ Высококачественные компоненты: корпус из анодированного алюминия, нагруженные детали из закаленной стали, отшлифованы и точно обработаны. ■ Уникальный механизм с двойной шариковой направляющей или принципом двойного поршня для обеспечения максимальной износостойкости и работы с заготовками большой массы (усилие тяги 26 кг, перемещения 16 кг). Преимущество: ■ Отсутствие царапин на детали (также при захвате готовых деталей). ■ Боковой захват – захват можно подводить очень близко к патрону токарного станка. ■ Перемещение больших масс. ■ Чрезвычайная гибкость – с помощью различных сменных хвостовиков захват может использоваться как для револьверных головок VDI, так и для головок BMT. Сопряжение губок 1/16 дюйма × 90°, поэтому можно использовать также стандарт- ные сменные кулачки токарных патронов. ■ Частично регулируется давление и, таким образом, удерживающее усилие (75 – 100 %). 31 9711 ■ Чрезвычайно низкие эксплуатационные расходы. Применение: Затягивание прутков в шпиндель, в т. ч. для станков без погрузчика прутков. Возможно автоматическое извлечение готовых деталей и передача от главного на противошпиндель. Диапазон зажима (с губками № 319718) 8 – 65 мм. Специальные принадлежности: Хвостовики № 319713; 319714; 319716 и сменные губки № 319718. Примечание: Инструкции по программированию см. в руководстве по эксплуатации. L B максимальный диаметр заготовки мм 65 31 9711 Гидравлический захват заготовки 1373,21 длина мм 90 H ширина мм 46 высота мм 85,6 Аксиальный хвостовик для радиальной револьверной головки VDI ​ Подходит для: Захват заготовки № 319711. B B1 L Тип 30 40 31 9714 Аксиальный сменный хвостовик VDIдля захвата заготовки403,57 442,15 H Длина L мм 90 Ширина В мм 50 52 31 9714 Высота (Н) мм 20 Радиальный хвостовик для аксиальной револьверной головки VDI ​ Подходит для: Захват заготовки № 319711. B B1 31 L Тип 30-A 40-A 31 9716 Радиальный сменный хвостовик VDIдля захвата ­головки403,57 442,15 Длина L мм 90 H 31 9716 Ширина В мм 116 124 B1 мм 61 Высота (Н) мм 7 943
